Заменил «умные» выключатели Yeelight на беспроводные от Aqara. Я очень доволен

В начале этого года я разродился рассказом о своей попытке скомпоновать у себя в квартире какое-то подобие умного дома. Подобие – потому что ничего, кроме умных светильников у меня не было. Но поскольку использовать их с обычными выключателями было довольно неудобно, я решился на замену. В результате я приобрёл выключатели Yeelight, весь интеллект которых заключался в способности не обесточивать осветительные приборы, позволяя им оставаться подключенными к интернету и управляться через приложение даже в выключенном состоянии. Но недавно я заменил их.

Лучше всего брать беспроводные выключатели, если у вас все осветительные приборы умные

Если вам лень читать всё, а умный выключатель хочется уже сейчас, говорю сразу: берите Aqara D1 — он самый лучший.

На самом деле заменить эти выключатели Yeelight мне хотелось уже сразу после покупки. Не сдал я их только из-за цены, которая начиналась от 300, кажется, рублей за одноклавишную версию и доходила до 600-700 за двухклавшную.

Выключатели Xiaomi Aqara Smart Wall Switch D1

QBKG25LM и QBKG26LM

Время идет и первую версию умных выключателей Aqara сняли с производства, заменив их новой линейкой D1. Конечно, старые выключатели еще остались в продаже и из системы Smart Home их никто удалять не будет, но уже сейчас стоит быть в курсе о преимуществах новинки.

Для тестирования взял трехкнопочный выключатель обеих версий (с нулевой линией и без). В этом обзоре расскажу, кому какая версия подойдет и их различие, ну и сравним со старым выключателем.

Содержание:

Комплект поставки и внешний вид

Комплектацией и внешним видом выключатели D1 с Zero line и без неё практически не отличаются. Приехали ко мне вот в таких коробках:

На данный момент есть только китайская версия, поэтому коробки усыпаны иероглифами. Её размеры 90 x 90 x 60 мм, а вес 167 гр. Внутри нас ждет сам выключатель, крепежные винты и инструкция:

Лицевая сторона претерпела изменения, если раньше кнопки занимали всю лицевую панель, то теперь их обрамляет небольшая рамка. Светодиоды на кнопках отображают состояние каждого реле. Они были и на первой версии, но находились на нижней рамке выключателя, и их было совершенно не видно.

По внешнему виду, пластик очень похож, но на ощупь первая версия более шершавая. Выключатели могут быть установлены только в квадратную монтажную коробку, массивная задняя часть просто не влезет в круглую:

Слева вариант с нулевой линией, а правый только на разрыв фазы. О различиях и какой лучше выбрать поговорим позже. А пока снимем лицевую панель.

Кардинально механизм остался прежним, но некоторые изменения есть. Вместо пластиковых рычажков, которые непосредственно нажимают на кнопку, решили использовать резиновые вставки. Видимо учли опыт предыдущей модели, когда бывали случаи поломки этих рычажков.

Характеристики выключателей Aqara D1

Теперь посмотрим на технические параметры, которые будут отличаться для каждой модели. Вот что производитель указал на коробках:

Разумеется, переведем их на русский язык.

Без нулевой линии QBKG25LM

ПроизводительAqara
МодельSmart Wall Switch D1 no neutral (QBKG25LM)
Материал корпусаABS пластик
Питание220V,50Hz
Допустимая нагрузкамин. 3 Вт, макc. 1600 Вт
Рабочая температураот 0℃ до 40℃ при отн. влажности 5-95%
Модули связиZigBee
Габариты (корпус)86 x 86 x 40 мм
Вес136 гр

Zero line QBKG26LM

ПроизводительAqara
МодельSmart Wall Switch D1 neutral (QBKG26LM)
Материал корпусаABS пластик
Питание220V,50Hz
Допустимая нагрузкамакc. 2200 Вт
Рабочая температураот 0℃ до 40℃ при отн. влажности 5-95%
Модули связиZigBee
Габариты (корпус)86 x 86 x 40 мм
Вес145 гр

Отличие только в максимально допустимой нагрузки, которая выше у версии с нулем. Да, и у версии без нулевого кабеля есть минимально допустимая нагрузка 3 Вт, ниже которой выключатель может отключать реле. А значит он не подойдет для управления умными лампами, как и первая версия выключателей Aqara.

А так он выглядит в разборе:

Дополнительно, производитель указал защиту от перегрузки и от высокого нагрева.

Монтаж выключателя Aqara D1

Для установки выключателя потребуется квадратная монтажная коробка, можно модифицировать и круглую, но без перфоратора не обойтись. Подключение производим по схемам:

Без нуля

С нулевой линией

Вот фото моего подключения, L3 у меня не задействована:

Не забудьте предварительно обесточить выключатель!

Вставляем корпус в монтажную коробку и фиксируем винтами, входящими в комплект поставки:

Надеваем лицевую панель, подаем питание и проверяем работу.

Готово. Осталось только подключить в систему Smart Home.

Подключение выключателей Aqara D1 в Mi Home

Стоит обратить внимание, что выключатель работает не со всеми ZigBee шлюзами. Заходим в Mi Home, ищем в списке переключателей «Aqara Smart Wall Switch D1», выбираем версию выключателя, в зависимости от типа. Далее выбираем шлюз, из моего списка оказались несовместимы камеры Aqara. Нажимаем среднюю клавишу выключателя на 8 секунд, пока он не начнет мигать синим индикатором:

Подключение должно установиться без проблем, если вдруг не получилось, можно попробовать обойтись без приложения. Для этого 3 раза нажимаем кнопку на шлюзе и сбрасываем выключатель, сопряжение должно произойти автоматически.

Зайдем в плагин управления (демонстрирую на выключателе без нулевой линии):

Кнопки можно переименовать и поменять иконку, для более понятного отображения:

В дополнительных настройках мы можем задать расписание включениевыключения для каждой клавиши, а так же перевести их в логический режим.

При активации этого режима, нажатие на кнопку перестает физически переключать реле, а значит кнопку можно использовать для управления любым устройством из умного дома Xiaomi. В моем случае, 2 кнопки управляют обычными лампами, а третья не подключена совсем. На неё я решил повесить управление автоматическими шторами.

При таком раскладе, лучше брать выключатель с 3 кнопками, даже если задействована только одна линия, остальные кнопки можно использовать в беспроводном режиме. Вот кстати доступные действия в автоматизации:

Обратите внимание, что доступно только 6 действий, нажатие каждой кнопки и нажатие двух кнопок одновременно. В отличие от беспроводной версии, недоступно двойное и длительное нажатие.

Возможность голосового управления

Зачем вставать и нажимать на выключатель, если можно просто послать голосовую команду? Данные модели могут работать как с умным домом Яндекса, так и с Apple HomeKit.

Добавляется без проблем, в приложении Яндекса нажимаем кнопку «Обновить список устройств». Каждая кнопка будет отображаться как отдельное устройство (не забываем дать им название на кириллице).

Дополнительно необходимо выбрать тип устройства, отвечает оно за освещение, или управляет другими устройствами. Это необходимо для корректного выполнения общих сценариев, например: «Выключи весь свет». Управлять можно только переключением состояния реле:

Разумеется, что управлять голосом с телефона будет неудобно, поэтому я бы рекомендовал задуматься о покупке одной из колонок.

Идем дальше, в Apple выключатель добавился автоматически (при условии, что подключен к шлюзу с поддержкой Homekit).

Колонку Apple тоже можно купить, но стоит она почти в 10 раз дороже Алисы, тут уже на ваше усмотрение. Но можно и управлять через Siri при помощи iPhone или iPad:

Отличия версии с нулем и без

Теперь поговорим о выборе правильной версии. Функциональные возможности выше у Zero Line, во-первых она умеет дополнительно считать энергопотребление, правда не для отдельной клавиши, а для всего выключателя:

Потом, выше максимально возможная нагрузка (2200 Ватт против 1600 Ватт) и отсутствие минимально допустимой нагрузки, а значит его можно без проблем использовать с «умными» светильниками.

В остальном выключатели идентичны, в обоих можно переключать клавиши в беспроводной режим.

Но тут встает главный вопрос, подведен ли ноль в вашей монтажной коробке? Если его нет, то мы не сможем подключить выключатель с Zero line, в то время как простая версия подойдет в любом случае. А если только планируете ремонт, советую подводить нулевую линию и использовать версию с нулем, она более функциональна да и стоит дешевле.

Отличия от первой версии

Теперь сравним старые выключатели с новой линейкой.

Слегка изменился внешний вид, что видно по фото. Появилась версия с 3 кнопками, в старой версии максимум было две кнопки. Подсветка вынесена на лицевую сторону.

Немного улучшили механизм, теперь звук стал более глухой, а нажатие плавное.

Новый протокол Zigbee 3.0. Где-то читал, что позволяет работать устройствам и при отключенном шлюзе, но на практике это реализовать не получилось.

В остальном, все осталось по-прежнему, если думаете обновить свои старые выключатели на новые – смысла нет. Если же думаете какую версию купить – берите новую.

Где купить физические выключатели Aqara D1

Я заказывал Aqara Smart Wall Switch D1 в магазине FoxPox (версия с нулем и без). Монтажная коробка тоже есть в наличии. Но можно и поискать в Китае, на том же Aliexpress.

В продажу должны поступить версии с маркировкой T1 или H1 (черные), как я понял, там будет доступен не только белый цвет. Остальные различия утверждать не берусь, подождем выхода в продажу.

Личный опыт использования

Мне понравилась новая линейка, во-первых дополнительная кнопка никогда не будет лишней, а во-вторых более тихий звук нажатия, уж очень громко щелкает первая версия. Индикаторы на передней панели смотрятся заметно лучше, но на данный момент это индикацию нельзя отключить, что пригодилось бы в ночное время. И обратная сторона, нет простой подсветки выключателя в темноте, а значит придется искать на ощупь.

Хоть и версия без нулевой линии может некорректно работать с умными лампами, за неделю тестирования реле с потолочным светильником не отключалось.

Дополнительно советую прочитать статью про организацию освещения в Умном доме Xiaomi. А на этом все, благодарю за внимание!

Разработка сенсорного Z-Wave выключателя на аккумуляторе со светящимися кнопками

Второй год я разрабатываю свой уникальный Z-Wave выключатель с сенсорными кнопками, который удовлетворит меня по функционалу, дизайну и стоимости изготовления.

С самого начала была цель сделать 4-х кнопочный выключатель на аккумуляторе размера 80х80 мм максимально тонким, сенсорные кнопки должны быть большие и при касании светиться целиком, а не только небольшой кружочек, как у всех. В итоге получился стильный тонкий выключатель, способный управлять любыми устройствами умного дома.

Во время разработки я решал множество задач по схемотехнике, дизайну корпуса и выбору материалов. Особенно интересным является создание самой сенсорной кнопки, которая светится целиком, но обо всем по порядку.

  • Функционал
  • Дизайн корпуса
  • Разработка печатной платы
  • Изучение рассеивателей света
  • Подбор материалов рассеивателя
  • Использование

Видео работы сенсорного выключателя в конце.

Функционал

Требовались следующие возможности выключателя:

  • Включать/выключать свет
  • Регулировать яркость освещения

4 кнопки управляют 2-мя группами освещения. Верхние кнопки при удержании плавно увеличивают яркость, при коротком нажатии включают свет. Нижние кнопки при удержании плавно уменьшают яркость, при коротком нажатии выключают свет.

Читать еще:  Двойной проходной выключатель для торшера

Сделать, чтобы каждая кнопка работала в режиме переключения, нажал — вкл, нажал — выкл. Это позволит управлять 4-мя группами освещения.

Дизайн корпуса

Мне понравилась идея с 4-мя большими сенсорными кнопками компании Basalte, и я решил развить её в своем направлении.


Рис. 1 — KNX выключатель Basalte

Я хотел, чтобы при касании кнопка светилась сама целиком, а не отдельный светодиод. Поэтому корпус представляет из себя узкую рамку с вырезами для 4-х сенсорных кнопок. Продуманы замочки для крепления задней крышки и углубления для установки магнитов. Крепежная пластинка приклеивается к стене на двухстороннюю клейкую ленту и к ней уже крепится сам выключатель с помощью магнитов. Удобно использовать выключатель как переносной пульт и удобно заряжать аккумулятор.


Рис. 2 — Корпус сенсорного выключателя

Все детали корпуса разработаны в Blender и распечатаны на 3D принтере белым ABS пластиком.


Рис. 3 — Разработка корпуса сенсорного выключателя в Blender

Разработка печатной платы

Печатная плата разработана в Proteus. Это вторая версия, в ней используется одна сенсорная микросхема TTP224 на 4 канала. В первой версии использовалось 4 шт. одноканальных TTP223, разницы в работе никакой, но при использовании TTP224 меньше компонентов паять.


Рис. 4 — Разработка печатной платы сенсорного выключателя в Proteus

Главными компонентами на плате являются:

  1. Z-Wave радио чип
  2. Аккумулятор Robiton 800мАч
  3. 3.3V Step-Up/Step-Down Voltage Regulator S7V8F3
  4. Микросхема заряда аккумулятора TP4056
  5. Схема переключения питания с аккумулятора на USB
  6. Кнопка калибровки
  7. Микросхема сенсорных кнопок TTP224

Z-Wave чип работает в диапазоне 2.7В — 3.6В, аккумулятор выдает до 4.7В, поэтому я использовал повышающе-понижающий преобразователь 3.3В Pololu S7V8F3. Для заряда аккумулятора использовал дешевую и многим известную микросхему TP4056, ток заряда настроил на половину емкости аккумулятора 400мА. При подключении зарядки, питание устройства переключается на USB и аккумулятор спокойно заряжается, схема переключения питания реализована на одном транзисторе и диоде. Кнопка при нажатии сбрасывает питание регулятора и вся схема перезагружается, это нужно для калибровки TTP224. На лицевой части платы находятся 4 площадки сенсорных кнопок размером 40х40 мм и 4 светодиода. Производство заказано в Seeedstudio, качеством и ценой очень доволен.


Рис. 5 — Плата сенсорного выключателя

Самым главным компонентом в сенсорном выключателе является контроллер сенсорной кнопки. Я провел тестирование 3-х контроллеров и у каждого оказались, как плюсы, так и минусы. Результаты тестирования 3-х контроллеров сенсорных кнопок:

Плюсы: Дешевый, на текстолите с одной стороны могут быть площадки сенсоров, на обратной стороне другие компоненты, но при этом сильно снижается чувствительность. Настройка выходного сигнала: высокий/низкий уровень, настройка режима кнопки: переключение/включение. 4 канала.

Минусы: Если с обратной стороны сенсорной площадки находятся дорожки, то плохо работает сквозь оргстекло более 3 мм и еще хуже если на стекло наклеена пленка, не реагирует на небольшое касание, только нажатие всей подушечкой пальца, даже с настроенной максимальной чувствительностью (Cs = 1pF, диапазон 0-50pF, чем меньше, тем чувствительнее).


Рис. 6 — TTP224 на готовой плате

Плюсы: Реагирует на небольшое касания сквозь 3 мм (и больше) оргстекло, если настроить чувствительность на среднем уровне (Cs = 22nF, диапазон 2-50nF, чем больше, тем чувствительнее). Автоматически подстраивается под толщину стекла.

Минусы: Под сенсорной площадкой не должно быть никаких дорожек, ни питания, ни земли, иначе снижается чувствительность. Выход только высокий уровень. 1 канал только.


Рис. 7 — Тестовая плата AT42QT1011

Плюсы: Реагирует на небольшое касания сквозь 3 мм (и больше) оргстекло. Защита от помех с помощью земли вокруг и под площадкой сенсоров, автоматически подстраивается под толщину стекла. 5 каналов.

Минусы: Долго реагирует на нажатие и долго понимает, что палец отпустили, порядка 0.5 секунд. Если удерживать палец на площадке сенсора, то через 9 секунд выключается светодиод, происходит калибровка. Сенсорную площадку требуется закрывать землей со всех сторон, в том числе и под площадкой, иначе срабатывает в любой точке касания текстолита.


Рис. 8 — MTCH105 на макетной плате

Выбрал TTP224 (4 канала), потому что на одном текстолите с одной стороны можно разместить все компоненты, а на другой стороне — площадки сенсоров. Пожертвовал чувствительностью, через 3 мм оргстекло срабатывает если коснуться целиком подушечкой пальца, хотя это можно трактовать, как защита от случайного касания :). Если под площадкой сенсора нет дорожек, то реагирует сквозь 4 мм оргстекло при малейшем касании.

Изготовить сенсорный выключатель с двумя текстолитами, первый — для сенсорных площадок, второй — для всех компонентов. Добавить вибромотор и бузер. Реализовать функцию слабой подсветки при срабатывании встроенного датчика движения.

Изучение рассеивателей света

Стояла задача — равномерно засветить площадку размером 40х40мм, которой касается палец. Из-за ограничений размера корпуса, получилось впихнуть только по одному светодиоду для каждой площадки.

Я изучил устройство нескольких сенсорных выключателей: Livolo, Vitrum, HTTM touch button. В каждом использовался свой подход к равномерному рассеиванию света.

Итальянский Z-Wave выключатель с дорогим декоративным стеклом. Отражатель-рассеиватель реализован следующим образом: на прозрачном оргстекле нарисован обод светоотражающей краской, сбоку подсвеченный одним светодиодом. Со стороны светодиода краски меньше нанесено, тем самым достигается равномерное свечение по всему ободу. Сверху устанавливается декоративное стекло.


Рис. 9 — Рисунок светоотражающего обода на оргстекле

Бюджетный китайский сенсорный выключатель. На плате располагается 2 светодиода: красный и синий, светодиоды светят внутрь замутненного полупрозрачного пластика, из-за частых преломлений света внутри получается равномерное свечение всей поверхности, на текстолит нанесена светоотражающая краска.


Рис. 10 — Сенсорная часть выключателя Livolo

HTTM — HelTec Touch Model

Готовый сенсорный модуль с Noname микросхемой. Отражатель-рассеиватель состоит из 3-х частей: текстолит с луженой площадкой, оргстекло для торцевой подсветки с множеством микроямок, белая мутная пленка.


Рис. 10 — Разобранный сенсорный модуль HTTM

Подбор материалов рассеивателя

Рассеиватель из матового оргстекла

Обычное прозрачное 3 мм оргстекло обработал мелкой шкуркой с двух сторон для придания матовости. Такое оргстекло равномерно рассеивает свет по всей поверхности. Толщина материала позволяет комфортно работать с любой сенсорной микросхемой. Но на поверхности видны мелкие царапины, что влияет на эстетический вид.


Рис. 11 — Матированное оргстекло

Рассеиватель из оргстекла для торцевой подсветки (LGP) и молочного оргстекла
Использовал 2 разных оргстекла толщиной по 2 мм, бутерброд из двух элементов получился 4 мм. Нижнее оргстекло для торцевой подсветки, благодаря нанесенным белым точкам, равномерно рассеивает свет по всей поверхности. Верхнее молочное оргстекло дает мягкое свечение и красивый вид, при этом яркость заметно ниже и увеличивается вес выключателя.


Рис. 12 — Оргстекло для торцевой подсветки и опаловое оргстекло

Панель лайтбокса от компании Ledison
Российская компания Ledison предоставила на тест панель от лайтбокса состоящую из 3-х компонентов: светоотражающая подложка, специальное светорассеивающее 3 мм оргстекло (на вид прозрачное, но внутри видна зернистая структура), прозрачная защитная пленка. Верхнюю пленку я заменил на матовую Oracal 8500 и получилось хорошее рассеивание. Но при работе с выключателем пленка выглядит не солидно, может поцарапаться и её трудно приклеить без пузырьков.


Рис. 13 — Бутерброд для лайтбокса от Ledison

После всех тестов в выключателе применил светоотражающую подложку от Ledison, а их оргстекло сделал матовым. На данный момент это лучший вариант для меня, и равномерно рассеивает, и яркость не снижена, и толщина подходящая.


Рис. 14 — Корпус, плата и рассеиватель

Использование

Первые тестовые версии выключателей я изготовил 2 года назад и имею уже опыт их использования, один установлен около санузла на высоте 120 см и удобен для детей, второй располагается около кровати и управляет ночником, люстрой и LED подсветкой. Т.к. все кнопки разделены перекрестием их легко нащупать в темноте и нажать нужную. Световой фидбэк точно говорит какая кнопка нажата. По сравнению с кнопочными выключателями минусов не обнаружил.


Рис. 15 — Сенсорный выключатель на аккумуляторе в деле

Заметил приятный побочный эффект, выключатель около кровати можно использовать для подсветки тумбы, если нажать на нижние кнопки.

На данный момент в Z-Wave чипе используется прошивка от 4-x кнопочного брелока Z-Wave.Me Key Fob, удобно, что она уже есть готовая и хорошо работающая, неудобно, что не все функции есть, которые хочется. Единственным нерешенным вопросом осталась засветка уголков в центре, нужно закрывать фольгированной пленкой, но пока думаю куда лучше лепить фольгу, на корпус внутри или на оргстекло.

Далее в планах перейти на свободно программируемый Z-Uno Module для реализации всех программных хотелок.

Датчик освещенности (освещения) | сумеречный выключатель

Датчик освещенности (освещения) или сумеречный выключатель – это устройство автоматического управления источниками света, в зависимости от уровня освещенности окружающего пространства. Иными словами, датчик освещенности — это выключатель, работающий в автоматическом режиме, включающий и выключающий свет при достижении определенной степени освещенности в месте его установки.

Чаще всего, датчики освещенности устанавливаются в местах, где в светлое время суток пространство освещается естественным светом, а при наступлении темноты – электрическим. К таким местам относятся – подъезды жилых домов, въезды в гаражи, тротуары, автодороги, витрины магазинов и многие другие.

Датчики освещения выпускаются для различных вариантов использования и различных форм:

— для установки как внутри помещения так и снаружи (различаются по степени защиты)

— для установки на din-рейку электрощитка и отдельно стоящие

— для внутреннего (монтаж в установочную коробку или подрозетник) и внешнего монтажа (накладные, наружные)

— со встроенным или внешним фотоэлементом.

Вы всегда сможете подобрать сумеречный выключатель полностью подходящий именно для ваших условий, вам не придется что-то придумывать, это очень удобно.

Схема устройства датчика освещения

Устройство сумеречного выключателя достаточно простое, условно любой датчик освещения можно разделить на три основных компонента:

— фотоэлемент (фотодиод, фоторезистор, фототранзистор)

— пороговое устройство (компаратор)

— выходное устройство (реле или симистор)

Схема работы датчика освещения

Схема работы конструкции датчика освещенности проста — при изменении параметров фотоэлемента срабатывает пороговое устройство – компаратор, который подает сигнал на выходное устройство и оно включает освещение.

Так, например, при естественном освещении сопротивление фотоэлемента — фоторезистора невысокое и напряжение на нем не превышает порога срабатывания компаратора, поэтому освещение отключено. Но как только происходит уменьшение естественной освещенности, сопротивление фоторезистора увеличивается и соответственно напряжение на нем возрастает. И в определенный момент уровень напряжения на фоторезисторе достигает порога срабатывания компаратора, который, с помощью реле, включает освещение.

Схема подключения датчика освещения

Схема подключения датчика освещения схожа со схемой подключения обыкновенного выключателя, он ставится в «разрыв» фазного провода идущего к светильнику. Главное различие в том, что для работы сумеречного выключателя требуется подвод к нему и нулевого провода.

Схема электропроводки для подключения датчика освещенности

Электропроводка для датчика освещения может выполнятся несколькими способами, в зависимости от обстоятельств, основные из них это:

Читать еще:  Как провести освещение от розетки

Вариант 1. Коммутация через распределительную коробку.

В случае, если вы делаете электропроводку для сумеречного выключателя во время ремонта, лучше всего коммутацию проводов сделать через распределительную коробку как показано на изображении ниже. Здесь к светильнику подведен нулевой провод и земля (нулевой защитный провод) прямо из распред. коробки, а фазный провод приходит пройдя через датчик освещения. К самому же датчику подводится соответственно – фазный провод, провод идущий к светильнику и нулевой провод.

Вариант 2. Коммутация проводов в датчике освещения.

Коммутация проводов в датчике освещенности применяется обычно в тех случаях, когда проводка делается уже при чистовой отделке и нет возможности сделать распределительную коробку. Схема показана ниже. Тут к сумеречному выключателю подходят фаза, ноль и земля, а уже от него идет вывод этих проводников на светильники, подключенные последовательно.

Остались вопросы или есть дополнения — пишите в комментариях к статье!

Следи за появлением новых материалов!

Похожие материалы

  • Cхема подключения двойного выключателя на две лампочки
  • Схема подключения светодиодных ламп вместо люминесцентных
  • Подсветка полки светодиодной лентой
  • Фаза или ноль на выключатель ?

Комментарии: 15

  • Михаил

Добрый день!
Просьба уточнить следующий момент.
«. Чаще всего, датчики освещенности устанавливаются в местах, где в светлое время суток пространство освещается естественным светом, а при наступлении темноты – электрическим. »
Допустим наступила естественная темнота в том самом месте, датчик включил электрический свет, значит темноты в этом месте больше нет — датчик должен отключить электрический свет?
Хотел бы включать освещение крыльца по датчику движения, но не в светлое время суток — как организовать такую схему?
Спасибо.

Добрый день Михаил, в вашем случае необходимо использовать датчик движения, в котором одновременно присутствует датчик освещенности. И, если на улице светло, он не включает свет, даже обнаруживая движение. Такие датчиков движения очень много, в статье «Подключение датчика движения» мы описывали подобный, только он предназначен для использования внутри помещений, а вам необходим наружный, с соответствующей степенью защиты.

Добрый день! Дело в том, что у меня уже установлены уличные датчики движения в составе охранной сигнализации. Сигнализация сама будет включать светильник на крыльце при обнаружении движения именно в требуемых зонах, причем в нескольких. Мне нужно только решить вопрос с блокировкой включения светильника от датчиков сигнализации в светлое время суток. Мне непонятно одно, насколько датчик освещенности чувствителен к свету от источника, который он же и включает. Если достаточно чувствителен, то он может сам себя выключить, и тогда его надо куда-то выносить для замера естественной освещенности, чего бы не хотелось делать без необходимости. Возможно датчики освещенности могут как-то справляться с этой ситуацией, допустим по оценке спектра источника света, или еще как-то. Тут нужен ответ либо на основе реального опыта, либо на основе паспортных данных на конкретное изделие.
С уважением, Михаил.

Михаил, чаще всего, сумеречные выключатели (датчики освещенности), работают по двум принципам:
1. Чувствительный элемент вынесен за освещаемую зону. Т.е. датчик на улице а светильник в подъезде..
2. Второй вариант это когда датчик освещенности стоит внутри помещения, которое он контролирует и включает в нем свет, дак вот в таким датчиках освещения просто установлен таймер. Т.е при недостаточной освещенности включается свет и работает заданное время, например 5 часов до рассвета, потом выключается и если еще темно, снова работает 5 часов. в таких системах предусмотрены так же различные системы энергосбережения.

В вашем случае, вам просто необходимо перед светильниками уличными установить дополнительный датчик освещенности. Принцип работы следующий, датчик движения обнаруживает перемещение — замыкается (или разрывается в вашем случае сигнализации?) цепь и сигнал поступает на сигнализацию и на датчик освещенности светильников, если на улице светло, сигнал до светильников не дойдет, а если темно — то они будут срабатывать. Мне видится это так.

К сожалению конкретных моделей или иных решений, которые иначе решат вашу задачу, на основании вводных данных подсказать не могу.

Большое спасибо, я узнал что хотел из Вашего ответа.

Поставил сумеречный выключатель на крыльце, недалеко от светильника. Прямой свет от светильника на датчик не падает. С наступлением сумерек срабатывает датчик. Свет загорается но тут же гаснет, затем опять загорается и гаснет. На каком же расстоянии нужно вешать светильник от датчика, чтобы не срабатывал датчик от света светильника? В инструкции об этом ничего не было сказано. Заранее благодарю за подсказку.
С уважением, Тарас

Тарас, все зависит от модели вашего сумеречного выключателя, возможно у вас неверно выставлены параметры таймера или все же на датчик попадает отраженный свет.

Добрый день!! Столкнулся со следующей проблемой — через 3 месяца безукоризненной работы датчика приключилось следующее. После срабатывания реле на освещенность, через три-четыре часа свет начинает хаотично включаться-выключаться (моргает). Положение светильников не меняется и отраженный свет не попадает. На линии подключено 3*30w ЛЭДа, мощность реле до 1000w, сечение провода 3*2.5 (т.е. перегрузка как бы исключается). Хотелось бы узнать Ваше мнение по возможной проблеме.

Чеслав, в первую очередь я бы подумал на плохой контакт где-то..будь то соединение в датчике или в распред. коробке или подгорание контактов на реле. Возможно изначально где-то было искрение из-за плохого контакта и произошло подгорание или окисление.

Ахой. Беда то в том, что на искрение или плохой контакт можно было П подумать при отсутствие системности в неисправности. Запас по мощности более чем, проще попробовать поменять реле или попробую еще раз проверить контакты, хотя на такой мизерной мощности никогда не сталкивался с подгоранием. В любом случае спасибо, с Рождеством.

Если для вас заменить реле проще, то с этого и надо было начинать, я думаю проблема скорее всего сразу решится. Но нельзя исключать и более простые варианты проблемы.
А подгорание встречается не так и редко, например в выключателях света. ТЕм более обычно датчики освещенности имеют клеммы, в которые провода сечением 2,5 мм.кв входят с трудом и контакт все же мог быть плохим.

Хотели бы установить датчики освещенности в кабинетах в школе. Есть несколько вопросов: можно ли подобрать датчик который отключался бы только при определенном уровне освещения (по санитарным нормам что бы все соблюдалось), можно ли принудительно включить/выключить лампы если установлен датчик, если несколько ламп то датчик лучше брать такой который устанавливается не на осветительный прибор, а отдельно? не могли бы посоветовать какую-либо модель подходящую под желаемое (женщине сложновато выбирать технические средства).
Спасибо!

Добрый день Юлия!
1. Во многих датчиках освещенности есть регулятор, которым настраивается уровень освещенности при котором происходит срабатывание.
2. Принудительное включение возможно, всё зависит от реализованной схемы подключения светильников.
К сожалению конкретную модель не подскажу, в разных регионах России присутствуют совершенно разные модели на рынке, лучше всего вам зайти в специализированный магазин и спросить у консультанта, они вам наверняка подберут удачную модель под все ваши условия.

По моему мнению Вы не правы. Я уверен. Могу это доказать. Пишите мне в PM.

—-
металлопрокат москва цены розница

Перефразируйте пожалуйста свое сообщение

Браво, замечательная идея и своевременно

—-
цветы оптом со склада в москве

Подтверждаю. Я присоединяюсь ко всему выше сказанному. Давайте обсудим этот вопрос. Здесь или в PM.

По моему мнению Вы ошибаетесь. Пишите мне в PM, поговорим.

Согласен, очень хорошее сообщение

—-
купить аккаунты вконтакте

Жаль, что не смогу сейчас участвовать в обсуждении. Очень мало информации. Но эта тема меня очень интересует.

по крайней мере мне понравилось.

—-
купить виагру в интернет магазине

СУПЕР. Серьезно очень классно.МОЛОДЕЦ!

—-
цены на металлопрокат

Этот вариант мне не подходит.

Это очень ценная информация

—-
цветы в розницу недорого москва

В этом что-то есть. Буду знать, большое спасибо за объяснение.

—-
Instagram Reels Downloader

Вы попали в самую точку. Я думаю, что это отличная мысль.

—-
купить аккаунты вконтакте

Прошу прощения, что вмешался. Но мне очень близка эта тема. Пишите в PM.

Случайно нашел сегодня этот форум и специально зарегистрировался, чтобы поучаствовать в обсуждении.

Я извиняюсь, но, по-моему, Вы не правы. Могу отстоять свою позицию.

Выключатели для штор

Вот ещё исключительно удобная штука — выключатели для жалюзи без фиксации:

Одномодульный выключатель жалюзи (подойдёт, конечно, для рулонок, штор, форточек с приводом и чего угодно) может нажиматься вверх или вниз. Двухмодульный имеет две клавиши для двух направлений. При использовании таких выключателей учитывайте, что каждый из них требует двух дискретных входов контроллера. Если бы мы управляли шторой с одной клавиши, нужен был бы один дискретный вход.

ПРЕИМУЩЕСТВА БЕСПРОВОДНОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ DeLUMO

Прежде чем, дом станет для вас по настоящему уютным, комфортным и функциональным, он проходит несколько важных этапов.

Этап проектирования дома (квартиры)

На стадии проектирования, грамотно разместить выключатели в каждом помещении – задача не простая. Ведь нужно учесть все, вплоть до расстановки мебели, которая не должна мешать включению и выключению света. Используя радиоуправление светом, вам не придется ломать над этим голову. Установить радиовыключатели DeLUMO вы можете в любом удобном для вас месте, даже после завершения всех отделочных работ.

Этап строительства и монтажа

Основную стоимость электромонтажных работ в вашем доме составляют работы по прокладке проводов и кабелей. При монтаже радиовыключателей эти работы сводятся к минимуму, а вместе с этим возможные ошибки электриков.

Мечта многих -деревянный дом. Монтаж электрической проводки в деревянном доме, у которого главная изюминка в красоте деревянных стен (клееный брус, оцилиндрованное бревно) часто большая проблема. Чтобы сделать это надежно, безопасно, а главное, чтобы соответствовало вашему интерьеру потребуются согласованные действия дизайнера (чтобы было красиво), электрика (чтобы работало) и ваши (чтобы было удобно). Деревянные дома мы любим за уют и экологичность, но боимся одного — ПОЖАРА. Чем меньше проложено проводов по вашему дому ,тем меньше потенциальных источников пожара.

В кирпичном доме может возникнуть проблем не меньше. Согласитесь, чем меньше проводов, тем меньше вам нужно штробить стен, сверлить в них отверстия под монтажные коробки и прокладывать провода до выключателей. После прокладки проводов их нужно еще заштукатурить и зашпатлевать. А если допущена ошибка в разводке или перебит кабель?

Монтаж электрооборудования

Оборудование DeLUMO отличает простота монтажа и подключения источников света. Все источники света подключаются к одному кабелю, через выносные радиореле. После проведения строительных и монтажных работ по освещению вы убедитесь, что радиоуправление светом, жалюзи, и т.п. стоит в разы дешевле стандартной проводной схемы управления.

Читать еще:  Сенсорный выключатель для включения света

На рисунке 1 показан пример подключения люстры. На рисунках 2, 3 и 4 показан порядок подключения бра.

Этап отделки, выбора мебели, обоев и других приятных, но очень ответственных действий по оформлению интерьера вашего дома

С начала выбираем обои, цвет и материал полов, дверей, покупаем мебель, а потом выбираем цвет выключателей в каждое помещение. Удобно, правильно и не тратим зря деньги. Благодаря отсутствию проводов, выключатели DeLUMO можно установить на любых поверхностях, включая мебель, двери, окна (например, для управления жалюзи), зеркала, что дает новые возможности для различных дизайнерских решений.

Мы предлагаем 25 различных цветовых решений для любого интерьера. Стильный лаконичный дизайн выключателей DeLUMO легко впишется как в классические, так и в современные интерьеры.

Этап эксплуатации

На протяжении всего периода эксплуатации вашего дома, периодически возникает необходимость внести незначительные изменения в интерьер, или осуществить мелкий ремонт. Например, добавить новый выключатель (в спальне, у кровати, для выключения света) или перенести выключатель в другое место (мешает новый шкаф). Бывает нужно поднять выключатели на другую высоту (чтобы не баловались светом маленькие дети) или наоборот опустить их (чтобы маленький ребенок мог легко включить свет, например, в туалете). Если в вашем доме появились новые источники света или жалюзи, то вам будет необходимо добавить выключатели для их управления.

Все эти задачи можно быстро и с минимальными затратами времени и средств решить с помощью радиовыключателей DeLUMO. Вы можете в любое время изменить алгоритм работы вашего выключателя (например, раньше вы управляли светом в прихожей, а оказалось удобно будет одновременно включать свет в прихожей и коридоре). Случаются и непредвиденные ситуации, например, перебит кабель до выключателя. Вы сверлили стену, чтобы повесить полку и повредили провода, согласитесь далеко не придуманный случай. Такой проблемы не будет при управлении освещением с помощью радио выключателей. К радиовыключателям DeLUMO не подводятся провода. Элитные выключатели DeLUMO имеют встроенную функцию автоматического выключения света по истечении 10 часов после последнего включения это очень удобно если вы забыли выключить свет и уехали отдыхать. Нашими специалистами разработана и реализована функция защиты ламп от перегорания. Благодаря плавному пуску, система управления светом DeLUMO позволяет защитить лампы от разрушающих бросков тока при включении и выключении и продлевает срок службы ламп минимум в 5-7 раз.

Этап ремонта

Рано или поздно приходит время проведения ремонта в доме. Применение радиовыключателей DeLUMO снимает головную боль по вопросу ремонта или модернизации действующей системы освещения. Просто снимите выключатели и делайте ремонт. Если изменился дизайн помещения и цвет вашего старого выключателя не подходит под новый интерьер, вам нужно просто заменить лицевую панель старого выключателя на новую с нужным для вас цветом. Вы можете добавить новые выключатели или перенести старые выключатели на другое место.

Надежность

Скептик скажет: “электроника не надежна, а провода не подведут”. Оглянитесь вокруг, вы увидите телевизоры, компьютеры, стиральные машины, DVD проигрыватели, микроволновки. Сотни приборов окружают нас. Вы не боитесь на своем автомобиле уехать за 1000 километров от дома, забывая о том, что в вашем автомобиле электроники больше, чем в первом спутнике Земли? Электроника за последние 50 лет шагнула так далеко в своем развитии, что ее надежность не вызывает уже ни у кого сомнения.

Электробезопасность

Применение радиовыключателей DeLUMO существенно сокращает количество проводов, которые находятся под напряжением 220 вольт. Поэтому вероятность поражения электрическим током мала.

Пожаробезопасность

Перегрев кабеля в следствие некачественного монтажа или перегрузки по току кабелей освещения может привести к возгоранию. Отсутствие электропроводки в радиовыключателях DeLUMO – реальная возможность обезопасить свой дом от пожара.

Заключение

Беспроводные выключатели света имеют очевидные преимущества перед проводными, как на стадии установки, так и в дальнейшей эксплуатации. Оборудование для управления освещением и электроприборами DeLUMO позволит значительно сэкономить средства на проведение всех необходимых работ по электромонтажу в вашем доме.

Univex выключатель освещения s3z

Основные параметры переключателей, на которые следует обратить внимание при подборе, являются следующие:

  • сила тока (ампер)
  • напряжение (вольт)
  • мощность (лошадиные силы) (если это применимо)

Ниже приводим описание этих параметров:

Номинальное напряжение — это способность переключателя подавлять дугу, которая возникает, при размыкании контакта. Т. е. указанное номинальное напряжение — это максимальное допустимое напряжение, при котором переключатель нормально работает при номинальном токе.

Номинальный ток — это ток, который выдерживает переключатель в течение длительного времени.

Максимальный ток — это макс. ток, который выдерживает переключатель.

Лошадиными силами (англ.: HP) измеряется мощность эл. двигателей которые будут коммутироваться переключателями. Могут использоваться относительные части лошадиных сил (1/4, 1/3, 1/2 и т.д.)

Лошадиная сила — единица измерения мощности, принятая Джеймсом ВАТТОМ в XVIII столетии. Он определил это как груз массой в 250 кг, который могла поднять лошадь на высоту 0,3 м за одну секунду, то есть 1 л.с. = 75 кгм/с.
В мире существует несколько единиц измерения под названием «лошадиная сила». В России и в большинстве европейских стран, как правило, под лошадиной силой имеется в виду так называемая «метрическая лошадиная сила», равная 735,499 Вт, что иногда называют метрической лошадиной силой (обозначение нем.: PS, фр.: CH, нидерл.: PK), хотя она не входит в метрическую систему единиц.
В США и Великобритании чаще до сих пор приравнивают лошадиные силы к 745,69988145 Вт (обозначение англ.: HP), что равно 1,01386967887 метрической лошадиной силы. Т. е. одна лошадиная сила (1HP) равна 746 Вт электрической мощности.
Например, обозначение 3/4HP 125-250VAC означает, что переключатель может использоваться с двигателем мощностью 3/4 л.с. при 125 — 250 вольтах переменного тока.

Лошадиные силы указываются в дополнение к амперам и вольтам для переключателей, которые будут использоваться при значительных бросках тока индуктивных нагрузок, например в двигателях переменного тока. Эта величина показывает величину тока, который могут выдержать контакты переключателя в момент отключения индуктивного устройства. В двигателе переменного тока этот ток превышает в восемь раз рабочий ток.

Виды нагрузок

Электрическая нагрузка — это величина электрической мощности, подаваемая или потребляемая в определенной точке системы. Проще говоря, нагрузка — часть потребляемой мощности подключаемого/отключаемого устройства.

Резистивная нагрузка — это, прежде всего, сопротивление движению тока. Примеры резистивных нагрузок: электронагреватели, печи, тостеры, утюги и т. д. Если устройство необходимо нагреть, а не привести в движение, то, скорее всего, это резистивная нагрузка.

Индуктивная нагрузка, — как правило, присутствует в устройствах, которые перемещаются и, как правило, содержат электрические магниты, — напр., электрический двигатель. Примеры индуктивных нагрузок: дрели, электрические миксеры, вентиляторы, швейные машинки, и пылесосы. Трансформаторы также имеют индуктивную нагрузку.

Высокая пусковая нагрузка, — это величина тока в начальный момент включении устройства, по сравнению с количеством тока, необходимого для продолжения работы. Примеры высокой пусковой нагрузки: электрическая лампа, пусковой ток которой может быть в 20 и более раз больше нормального рабочий тока. Её часто называют ламповой нагрузкой. Другие примеры высокой пусковой нагрузки: импульсные источники питания (емкостная нагрузка) и двигатели (индуктивная нагрузка).

Европейская классификация IEC (TUV, VDE, ENEC, CQC)

В типичной европейской классификации проводятся значения резистивной и индуктивной нагрузок. Ниже приведен пример европейской классификации:

В данном примере:

  • 16 = Резистивная нагрузка (16А).
  • (4) = Индуктивная нагрузка (4А).
  • A = Сила тока.
  • 250В

= Переменное напряжение (AC).

  • 5E4 = Это означает, что кол-во рабочих циклов (срок службы) переключателя достигает 50.000 циклов. Символ «E» указывает на показатель степени (например, 6E3 означает 6,000 циклов). В соответствии с классификацией IEC этот параметр не указывается для переключателей со сроком службы от 10.000 циклов.
  • T85 = Макс. рабочая температура по Цельсию. Символ «Т» обозначает предельные номинальные температуры окружающей среды для переключателя. Более низкое значение температуры предшествует букве «Т», а самая высокая температура указывается после буквы «Т». Если нижнее значение температуры не указано, оно имеет значение 0°С.

    Например:
    1) 25T85: (означает от -25°C до +85°C)
    2) T85: (означает от 0°C до +85°C).

    Если никакой информации не дается, значит, номинальный диапазон температур окружающей среды от 0°C до 55°C.
    Для переключателей лишь частично соответствующих условиям номинальной температуры окружающей среды выше 55°C, параметры температуры указывают следующим образом:
    Т 85/55 (это означает температуру до 85°C для корпуса переключателя и до 55°C для исполнительного элемента.

    Два контакта на переключение. Эквивалентно двум переключателям SPDT, которые переключаются вместе.

    DPCO
    (SP3T)

    Четырёхполюсная группа переключающих контактов.

    Контакты переключателя:
    COM = Common, т.е. общий. Это подвижной контакт переключателя.
    NC = Normally Closed, нормально закрытый (нормально замкнутый). Применительно к реле, COM соединён с ним, когда реле обесточено.
    NO = Normally Open, Нормально открытый (нормально разомкнутый). Применительно к реле, COM соединён с ним, когда по катушке реле течёт ток.

    В системах автоматики широко применяют параллельные и последовательные схемы соединения различных типов контактов для образования логических схем управления с логикой И, ИЛИ. Логическая функция НЕ также возможна при применении зависимой пары контактов NO и NС. Таким образом, комбинационная логическая схема любой сложности теоретически реализуема с использованием логики контактов NO/NС. Практически, групповые соединения контактов применяют в схемах групповой сигнализации, резервирования и блокировки.

    Сертификационные компании

    ENEC — это аббревиатура названия европейской сертификационной компании «European Norms Electrical Certification».

    Знак ENEC — общий европейский сертификационный знак безопасности, основанный на испытаниях в соответствии с согласованными европейскими стандартами безопасности Этот стандарт включает в себя переключатели для приборов в соответствии с EN61058

    1. Знак европейской сертификационной компании «European Norms Electrical Certification» заменяет все другие национальные маркировки.

    2. «USA Underwriters Laboratories, Inc.» — американская сертификационная компания.

    Степень защиты

    Степень защиты отображается в соответствии со стандартом IEC 60529.
    Она обозначается буквами IP, за которыми следуют две цифры.

    Первая цифра указывает на то, в какой степени переключатель защищен от контакта с токоведущими частями и попадания твердых частей.
    Вторая цифра указывает на то, в какой степени он защищен от попадания воды.

    • IP00 — Нет специальной защиты.
    • IP40 — Защита от посторонних твердых предметов диаметром 1 мм и более.
    • IP50 — Защита от пыли.
    • IP65 — Пылезащита и защита от текущей воды.
    • IP67 — Пылезащита и защита от кратковременного погружения.

    UNIVEX 350 G

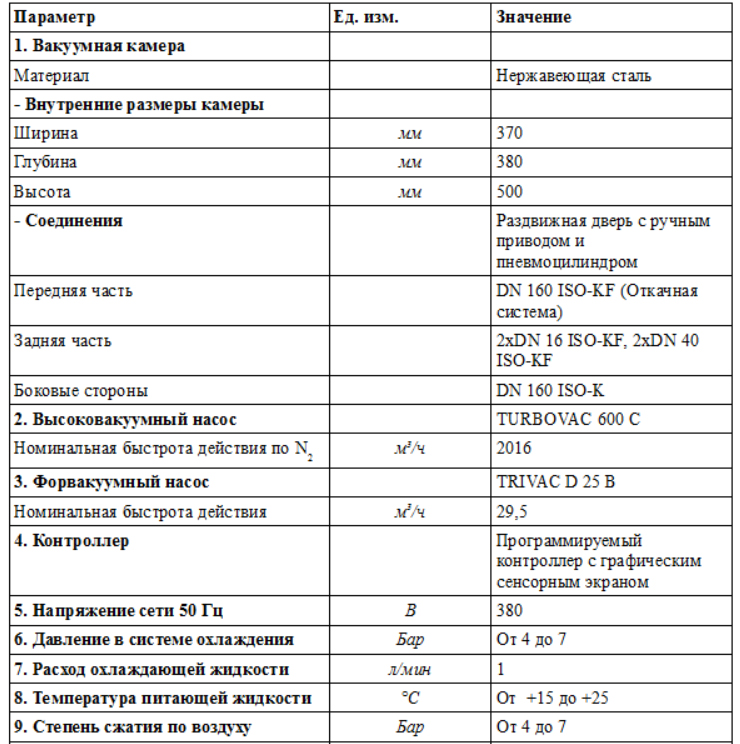

    Система откачки вакуумной установки UNIVEX 350 G включает в себя двухступенчатый пластинчато-роторный вакуумный насос TRIVAC D 25 B и турбомолекулярный насос TURBOVAC 600 C. Модульная конструкция, быстрый доступ к основным узлам вакуумной камеры, система откачки, адаптированная для индивидуального использования сделали установку UNIVEX 350 G идеально подходящей для специальных экспериментов, проведения предварительных производственных испытаний, вакуумного напыления в исследованиях и разработках.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
