Как перенести накладную розетку

Распространенные способы переноса розетки в квартире на новое место

Перенос электрической розетки на новое место в кирпичном или панельном доме не требует специальных электротехнических знаний и профессионального инструмента. Выполнить эту операцию можно несколькими простыми способами, при которых необязательно штробить стены. Если же нужно перенести розетку достаточно далеко от старого расположения, то можно вывести от распределительной коробки новую линию. Рассмотрим, как самому выполнить эту нехитрую работу, и каких ошибок необходимо при этом избегать.

Переносим розетку с помощью шлейфа

При переносе этим способом старая розетка соединяется с новой при помощи перемычки (шлейфа). В результате получаются две рабочие розетки: на необходимом нам месте и на прежнем.

Метод хорош тем, что позволяет не штробить стену, а переносить электрическую точку открытым способом. В этом случае лучше ставить накладную розетку, а провод укладывать в кабельный канал. Чаще всего такой прием применяется при выводе электропроводки на балкон или переносе розетки на кухонную мебель.

Соединение шлейфом – пожалуй, самый малозатратный способ, но небезопасный. Кроме того, он имеет еще ряд недостатков:

  • Поскольку старая и новая розетки соединены между собой одним проводом, то токовая нагрузка в них увеличивается. Это значит, что при подключении в обе точки мощных приборов (например, электроплиты и микроволновой печи) возможно короткое замыкание, так как электропроводка может прийти в негодность.
  • Есть опасность нарушить целостность шлейфа при проведении ремонтных или других работ и, как следствие, получить поражение током. Это возможно, так как обычно электрическая фурнитура подключается проводами, расположенными вертикально. Шлейф же прокладывается горизонтально, поэтому о нем можно просто забыть. Чтобы этого не случилось, прежде чем выполнять электромонтажные работы, рекомендуется определять местоположение проводки в стене.
  • Низкая надежность соединения, поэтому этот способ не рекомендуется нормативными документами (ПЭУ).

Перенос розетки удлинением провода

Этот способ более трудоемкий и требует выполнения штроб в стене. Но он делает возможным перенести розетку на большое расстояние от прежнего положения – на другую стену или в пол. Для этого нужно просто удлинить электропроводку до нового места.

Последовательность работ следующая:

  • отключить автомат, отвечающий за нужный участок электропроводки, и проверить отсутствие тока индикаторной отверткой;
  • снять крышку розетки и вытащить ее корпус;
  • к месту расположения новой электроточки сделать штробы при помощи перфоратора;
  • удлинить проводку, скрепив жилы любым подходящим способом соединения проводов;
  • вместо старой розетки установить распределительную коробку и спрятать в нее соединение кабелей;
  • подключить новую розетку к сети, установив ее в подрозетник.

Обратите внимание: оба кабеля – удлиняемый и тот, которым удлиняем, должны быть выполнены из одного металла и иметь одинаковое сечение.

Также не допускается прятать соединение кабелей в старом отверстии под розетку без распределительной коробки и замазывать его алебастром. Место соединения приходит в негодность чаще, чем неразрывный провод, поэтому доступ к нему должен быть открыт.

Прокладка новой линии

Этот способ предполагает демонтаж старой розетки со всей разводкой до распределительной коробки и прокладки новой линии от нее до точки в необходимом месте. Перенос розетки таким методом наиболее надежен и безопасен, но потребует больше всего сил и времени. Кроме того, придется разрушить отделку стен, поэтому этот прием нерационально применять после капитального ремонта.

Чтобы создать новое ответвление проводки, вначале полностью отключите электроэнергию. Затем необходимо проштробить канал к намеченному месту и уложить в него провод, который подключается к розетке. Старая штроба замазывается раствором. Все достаточно просто.

Читать еще:  Схема расположения розеток при встроенной кухне

Перечисленные приемы наиболее распространенные. Воспользовавшись ими, вы сможете самостоятельно перенести розетку правильно и без проблем.

Услуги

Мы оказываем комплексные услуги по электроснабжению объектов. Работаем как с частными лицами, так и с организациями: (Производства, склады, автозаправки, торговые центры, частные дома, дачи, квартиры, пенсионеры). Выполняем большие и маленькие проекты от 2000 рублей.

Провести розетку: как установить и подключить

После того, как стена подготовлена, можно приступать к электромонтажным работам, которые состоят из прокладки питающего кабеля, установки и подключении розетки.

Инструмент для работы:

  • Шуруповерт;
  • Пассатижи;
  • Отвертки;
  • Шпатель.

Для того чтобы обеспечить безопасность выполнения работ, обязательно отключите подачу электричества для данной линии посредством автоматического выключателя в распределительном щитке.

Далее, производим укладку проводника в штробу. Делать это следует при помощи дюбелей, саморезов и кусков проволоки. В штробе, с шагом в 30 см, просверливаются отверстия, в которые забиваются пластиковые дюбели.

Затем, на саморезы в один виток наматывается кусок проволоки длиной 15 см и саморез закручивается в дюбель. После этого, кабель укладывается в штробу и крепится проволокой.

Обратите внимание! Для безопасной эксплуатации устройства (розетки), кабель должен состоять из трех жил (фаза, ноль и заземление).

Далее, устанавливается подрозетник. В нем предварительно необходимо проделать отверстие и продеть кабель. Установка производится посредством алебастра.

После этого, часть кабеля для подключения розетки, необходимо сделать длиной около 15 см (если это требуется). Производим зачистку проводов и подключаем их к токоведущим частям устройства.

Фазный (белый коричневый и другие цвета) провод и нулевой (синий или голубой), подключаем к боковым клеммам. Заземляющий (желто – зеленый), подключаем к центральной клемме. Устанавливаем устройство в подрозетник и закрепляем винтами. Готово!

Как перенести розетку для электроплиты.

Потребность о переносе розетки для электрической плиты может возникнуть в результате полкой перепланировки кухни.

Чтобы перенести розетку для электрической плиты нужно сделать следующие шаги:

  • — отключить вводной автомат или автомат к этой розеточной группы;
  • — затем проверить отсутствие напряжения в розетке на кухне, в которую включалась плита при помощи тестера или мультиметра (если таких приборов нет, подойдет обычный индикатор);
  • — проводим демонтаж розетки (откручиваем крышку, ослабляем распорки, держащие розетку, вынимаем ее с коробки и откручиваем провода);
  • — размечаем место под новую розетку. Кабель к новой плите должен идти с распределительной коробки. Соединять их с проводами розеточной группы не желательно;
  • — делаем штробу с коробки под прямыми углами. Для этого возможно нужно снять ряд плитки на кухонной стене. После этого при помощи коронки по бетону, делаем новое место под розетку. Перфоратором с зубилом убираем остатки бетона и вставляем коробку;
  • — прокладываем кабель от распределительной коробки по канавке и заводим в коробку розетки. Провод нужно оштукатурить и поставить обратно плитку;
  • — отсоединяем провода старой розетки и присоединяем новые;
  • — подсоединяем провода к розетке и устанавливаем розетку в коробку, закрепляя ее разжимными винтами. Устанавливаем крышку на розетку.

Основные способы переноса розеток

Для переноса розетки в новую точку необходимо обеспечить ее снабжение электрической энергией. В зависимости от способа запитки и места, в которое переносят розетку, выделяют несколько способов.

Читать еще:  Розетка колеса для коляски

Укорачивание провода

Если возникает такая ситуация, когда переносимая розетка смещается от старой ближе к распределительной коробке, то для ее установки можно воспользоваться и старыми проводами. Схема подключения в таком случае будет иметь следующий принцип:

Рисунок 1: схема укорачивания провода

Посмотрите на рисунок, здесь представлена принципиальная схема укорачивания провода для переноса точки подключения. В данной ситуации под новую точку подключения необходимо высверлить дополнительное отверстие при помощи специальной коронки для перфоратора.

При этом выполните следующую последовательность манипуляций:

    Отключите напряжение в сети;

Рисунок 2: выключите автомат

  • Дополнительно убедитесь в отсутствии напряжения при помощи индикаторной отвертки;
  • Разберите старую розетку, демонтируйте ее содержимое вместе с проводом до места, где будет устанавливаться новая точка подключения;

    Рис. 3: разберите старую розетку

  • Затем загните провод, для сверления отверстия под монтажную коробку;
  • Заведите провод в новую коробку и вставьте ее в отверстие;
  • Пространство вокруг коробки, старую штробу и коробку заделайте шпаклевкой;
  • Сердцевину новой розетки подключите к проводам;

    Рис. 4: подключите розетку к проводам

  • закройте ее декоративной крышкой.
  • Рис. 5: закройте розетку декоративной крышкой

    Такой способ переноса розетки обладает рядом преимуществ: сохраняет мощность и надежность предыдущего узла, не требует разработки штробы, можно использовать старые провода.

    Удлинение провода

    Такая ситуация актуальна в том случае, когда новая розетка переносится в точку расположенную дальше, чем старый узел. Принципиальная схема такой процедуры будет выглядеть следующим образом:

    Рис. 6: Схема удлинения провода

    Посмотрите на рисунок, здесь показано два варианта: первый – до демонтажа старой розетки и второй после установки новой. При этом коробку от старой розетки можно использовать для соединения в ней проводов.

    Последовательность манипуляций следующая:

    1. Выполните штробление стены от места расположения старого узла к предполагаемой точке установки;
    2. Высверлите штробу подрозетника;
    3. Отключите электрическую линию;
    4. Демонтируйте старую розетку, а в ее коробке соедините старый и новый провод;

    Рис. 7: соединение проводов в коробке

    1. Возьмите кабель необходимой длины и протяните его до штробы подрозетника;
    2. Установите новую коробку, в которую заведите провод;
    3. Соедините провода с новой розеткой и установите декоративную панель.

    Таким образом, скрытая розетка становится коробкой, которую можно закрыть плоской крышкой, чтобы та не портила внешний вид стены. Новая штроба заполняется шпаклевкой.

    Соединение шлейфом

    Существуют ситуации, когда подключение не предусматривает использование электрических устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

    Рис. 8: Схема соединения шлейфом

    Посмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.

    К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.

    Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.

    Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.

    Прокладка новой линии

    Прокладка новой линии осуществляется по такой схеме.

    Рис. 9: прокладка новой линии

    Посмотрите на схему, для переноса просверлите отверстие для установки подрозетника и выберете штробу, чтобы проложить провод . Для этого линию можно вести напрямую от распределительного щита.

    Рис. 10: распределительный щит

    Затем выполните такую последовательность действий:

    1. Снимаете напряжение на вводе;
    2. Удаляете старую розетку и ведущие к ней провода;
    3. В готовые отверстия для новой точки подключения проложите новые медные провода и выполните их соединение;
    4. Установите подрозетник в отверстие:
    5. Подключите к проводам розетку и зафиксируйте ее в коробке;

    Рис. 11: установка розетки в коробку

  • Выполните отделочные работы по закрытию отверстий и закреплению проводников электрического тока.
  • К преимуществам такого переноса относится возможность установки силовой розетки, так как вы самостоятельно выбираете сечение проводника, и можете впоследствии включать в нее мощные приборы. Также такой узел будет обладать куда большей надежностью. К недостаткам следует отнести куда большие монтажные затраты.

    Наружная установка

    Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.

    Рисунок 12: установка кабельных каналов

    Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.

    Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.

    Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.

    Без штробления

    Все перечисленные методы подразумевают штробление стен. А что, если у вас уже сделан ремонт, и вы не хотите штробить стены? Как быть если перенос выключателя или розетки необходим? В таком случае можно воспользоваться технологией без штробления. Существует несколько методов реализации этого.

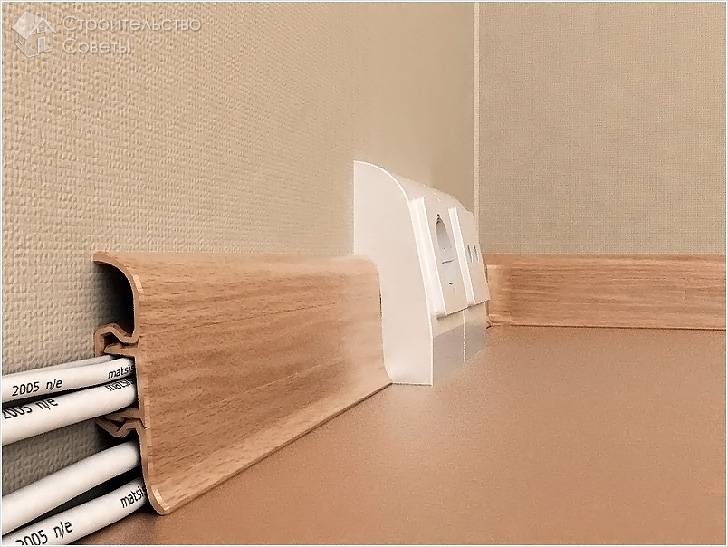

    В этом случае можно воспользоваться специальными пластиковыми коробами. Их необходимо надежно закрепить на стене и по ним произвести разводку кабеля на необходимое расстояние и направление. Однако не всем понравится столь открытый метод проводки. Тогда можно воспользоваться другим методом, который заключается в прокладке кабеля в плинтусе. Современные плинтуса имеют специальные каналы, в которые можно прокладывать электрический кабель. Однако существует важное правило: как в пластиковом коробе, так и в плинтусе нельзя соединять провод. По ним должен проходить цельный отрезок провода. Более того, осуществляя перенос таким методом, у вас получится установить накладную розетку или выключатель и, что самое главное, без штробления.

    Итак, мы рассмотрели с вами тонкости того, как перенести выключатель и розетку в другое место. Если вы знаете другие решения этой задачи, то делитесь с нами, оставив комментарий в конце этой статьи.
