Какие есть розетки для электроплиты

Обычная розетка для электрической плиты не подойдет, для такого оборудования нужно что-то помощнее — розетка на 20 или 32 Ампер. В некоторых случаях, когда электроплита не оборудована духовкой и имеет всего пару конфорок, подойдет и обычная бытовая розетка.

В рассматриваемом нами случае нужна будет специальная розетка с заземленным штекером, что обеспечит соединение вилки с заземлением, а уже только потом с силовыми контактами. Такая розетка идет в комплекте розетка+вилка.

Выбор розетки будет зависеть от максимального тока будущей нагрузки.

Определить сколько ампер потребляет электроплита, можно при помощи простой формулы:

(P (кВт)*1000)/220 В — для однофазного подключения

((P (кВт)*1000)/220 В)/3 — для трехфазного.

При расчете значения тока нужно учесть, что полученный результат будет приблизительным, так как не учитывается коэффициент мощности, характеризующий потери электроэнергии.

Однофазное и трехфазное подключение

«Фазность» электроприемника — это еще один показатель, на который нужно ориентироваться при выборе и подключении розетки.

Существует 2 вида фазных подключений:

Как видно по рисункам, для однофазного подключения нужна розетка с тремя разъемами, а для трехфазного — с пятью.

Чаще всего используется именно однофазное подключение, так как в жилых домах обычно отсутствует возможность подключения к трехфазной сети. Трехфазное подключение выполняется в промышленных предприятиях или же при установке плиты импортного производства.

Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке

Человеку, разбирающемуся в электричестве и соблюдающему технику безопасности, не составит труда самому подключить варочную плиту. Перед тем как встроить прибор, надо поставить столешницу, подвести отдельную электролинию с заземлением . Лишь после можно начинать монтаж и подсоединение техники к сети. Подключают каждую модель варочной панели Bosch (Бош), Electrolux (Электролюкс), Hansa, Weissgauff и другие так, как указано в инструкции по эксплуатации.

Для подсоединения духового шкафа и варочной панели к электросети выбирают один из способов:

• к розетке необходимой мощности;
• напрямую к линии, идущей от электрощитка;
• на клеммную колодку, которая закреплена недалеко от прибора в распаечной коробке;
• к автомату, установленному вблизи в специальном щитке;
• с помощью сетевого шнура.

Подключиться напрямую можно только, если длины кабеля хватает от стены до прибора.

Кабель должен соответствовать мощности варочной панели

На сегодняшний день розетку для электроплиты можно приобрести за 200 рублей. Наиболее качественные образцы иностранного производства могут стоить 300 рублей.

Все розетки, предназначенные для эксплуатации электрических плит, могут существенно отличаться друг от друга по некоторым техническим параметрам. Одним из таких параметров является устойчивость розетки к воздействию внешних факторов деструктивного характера. Чтобы разобраться со степенью безопасности, которую обеспечивает образец, находящийся в руках, необходимо отыскать на его корпусе обозначение, состоящее из 2 цифр. Суть этого обозначения сводится к следующему:

• Первая цифра сигнализирует о том, посторонние частицы какого размера могут попасть во внутреннюю часть конструкции. 0 означает отсутствие защиты, а 6 означает, что в эту розетку не попадают даже частицы пыли;
• Вторая цифра сигнализирует о степени защиты от воздействия влаги, что также очень актуально на кухне. 0 в этом случае также означает отсутствие какой-либо защиты, а цифра 8 говорит о том, что эту розетку можно эксплуатировать даже под водой.

Также все розетки для подключения электроплиты отличаются наличием или отсутствием заземляющего контура. Конечно же, розетка с заземлением предпочтительнее и безопаснее. Для большего удобства в процессе эксплуатации электроплиты рекомендуется приобретать розетки, оборудованные выталкиватель. В силу технических особенностей штепсельной вилки электроплиты, извлечь вилку из розетки бывает весьма затруднительно. Тут-то и пригодится маленькое устройство, представляющее собой кнопку, при нажатии на которую штепсель сам покидает гнездо розетки.

Розетка для электроплиты представляет собой устройство,, позволяющее установить надёжное и безопасное соединение электроплиты с электрической сетью. Использование электроплиты при посредничестве других, более слабых розеток категорически запрещено, поскольку такой способ передачи питания не является безопасным ни для техники, ни для проводки, ни для жизни и здоровья человека.

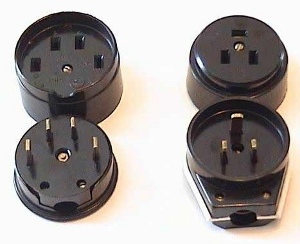

Разновидности силовых розеток

Установка электроплиты обязательно включает этап её подключения к энергосети. В некоторых случаях для этой процедуры вызывается специалист, но чаще справляются своими силами.

Чтобы новое оборудование прослужило долгий срок и не вызывало лишних проблем, нужно изучить все правила и требования по безопасности для её установки. Особое внимание уделяется для выбора силовой розетки для электроплиты.

Обычная розетка не подойдёт, она не рассчитана на такой объем электроэнергии, и спустя время попросту нагреется, расплавится и выйдет из строя, а также может создать пожароопасную ситуацию. Для таких высоких нагрузок используют разъёмы, которые переназначены для подключения потребителей свыше 8 кВт и более.

Все варианты розеток, которые представлены на рынке, имеют отличия по цвету, материалу, форме, варианту установки и выдерживаемой мощности. Как правило, покупка производится комплектом, вилку и розетку покупают совместно, одного производителя. Иногда они идут в комплекте с плитой.

По материалу изготовления они бывают из пластика и карболита. Второй вариант обладает чёрным цветом, и он дешевле. Пластиковые представляются в белой расцветке, отличаются хорошим качеством и высоким уровнем стойкости к внешней среде.

Можно выделить два способа установки:

1. Для поверхностной установки, когда основная часть располагается поверх стены.
2. Внутренней установки, в этом случае установка производится на подрозетник вглубь стены, и вилка для электроплиты с кабелем уходит также вглубь стены, в розетку. Этот вариант является оптимальным, но гораздо сложнее в установке.

Высокомощная розетка для электроплиты 3-фазная используется для установки в домах и квартирах, которые обеспечены трехфазной электросетью. А также они бывают как с заземляющим контактом, так и без него. Можно встретить сети питания одно, двух, и трехфазные, в зависимости от этого параметра делается выбор.

Техническое устройство разъема

Силовой разъем, который предназначен для выдерживания больших нагрузок, используется для подключения мощных бытовых устройств. Он способен пропускать большой уровень тока.

Для подключения такого разъёма используется трехжильный кабель, который включает в себя фазу, ноль, и заземление. Если сравнить с простой розеткой, то трёх-пиновая способна пропускать кратно больше напряжения, от 25А и выше.

Состоит из контактного механизма, декоративной накладки и элементов крепления.

Как подключить?

Заниматься подключением комплектующих элементов как духового шкафа, так и варочной панели, должен только специалист. Неправильный подбор материалов может быть опасным для жизни. В процессе монтажа, мастер обязан использовать защитные элементы. Иначе, допущенные ошибки могут повлечь за собой перегрев системы, вызвать замыкание и пожар.

Как уже говорилось ранее, проводимое электричество бывает однофазным, двухфазным и трёхфазным. Вилки и розетки подбираются под них. В зависимости от уровня поглощаемого электричества бытовых приборов, розетки и вилки производятся на 20А и 32А.

Однофазное/двухфазное подключение:

1. Кабель. Для однофазной сети применяется провод 3×4 или 3×6, марок ВВГнг. Его конфигурация может быть круглой или плоской. Сечение выбирается в соответствии с потребляемой мощностью.
2. Подразетник и коробка. Для настенной установки розетки для духового шкафа можно использовать специальную накладную коробку. Она обязана иметь аналогичные габариты и совпадать по амперам. Иными словами, розетка и коробка обязаны иметь полностью одинаковые маркировки.
3. Внутренние установки осуществляются только совместно со специальным подразетником.
4. Аппараты и УЗО. Отдельная линия подключения должна проводиться не только к кухонной технике, но и к электрическому щитку. Это обеспечивает безопасное присоединение проводов и надёжную защиту от электрического поражения в случае входа механизма из строя.

Каждый автомат подбирается индивидуально к розетке. Если плита не требует большого электропотребления, устанавливают однополюсные устройства на 20А. К подобным системам относится мало и среднефазное оборудование с напряжением не более 4кВт.

Для более мощных, с потреблением электроэнергии от 4 кВт — на 32А. УЗО должно соответствовать характеристикам автомата, и быть сильней по мощности на 1 ступень. К примеру, если автомат обладает напряжением в 32 А, то нужно УЗО 40А/30мА.

Трёхфазное подключение

К технике с подобной мощностью необходимо отнестись с большим вниманием. Хозяевам дома нужно убедиться в том, что у них не возникнет проблем после её подключения.

Дело в том, что во многих домах, по сей день установлена старая электропроводка, которая не в состоянии потянуть более 220 Вольт. К исключениям относятся новостройки, так как застройщики ещё на этапе строительства устанавливают сеть с трёмя фазами с напряжением в 380 Вольт.

Её монтаж предполагает совсем иной набор комплектующих, а именно:

1. Трёхфазный кабель, рассчитанный на ВВГнг(А) 5х4, предусмотрен для систем от 4 кВт.
2. Автоматы и УЗО. Необходимы устройства соответствующие этой фазе на 20 или 32А, в соответствии с электромощностью панели, а также 4-х полюсные УЗО. Так как и в первом случае, они должны быть на номинал больше автомата.
3. Подразетник и коробка.

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

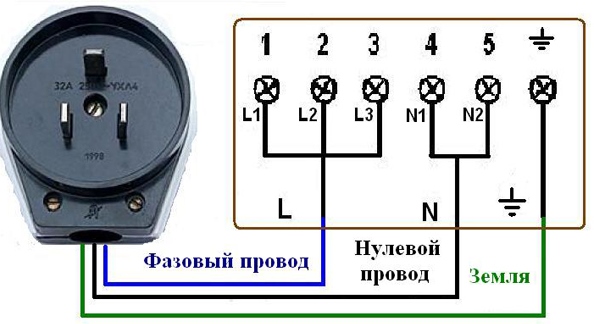

Фото – схема подключения

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

1. И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
2. Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
3. Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
4. При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
5. Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже.

Фото – клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

Фото – принцип соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.
