Расположение розеток под духовой шкаф

Как правильно расположить розетки на кухне — высота, количество и размещение

Пространство кухни включает предметы бытовой техники (плита, холодильная камера, вытяжка, микроволновая печь), которые требуют отдельных разъемов для электроснабжения. В типовых квартирах требуется корректировать места размещения розеток при выполнении ремонта под авторский проект. При составлении схемы учитываются параметры кухонного гарнитура, высота и длина стен, оконных блоков. До того как расположить розетки на кухне, необходимо подсчитать количество бытовых электроприборов.

Подбираем силовой кабель и другие мелочи

В начале ремонта вам необходимо сделать предварительный план, где будут располагаться все коммуникации, расположение будущей мебели и техники. После этого можно уже начать прокладывать проводку, но учтите, что закладывать кабель в стену разрешено только проводом ВВГнг и желательно трехжильным.

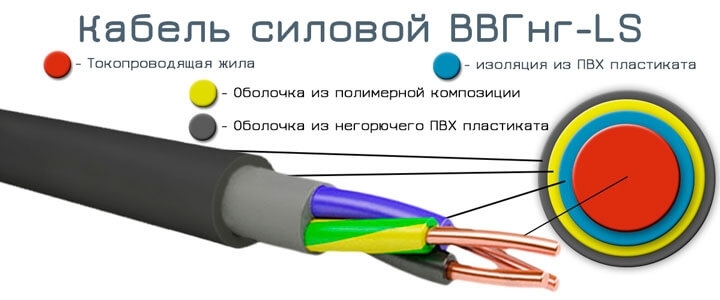

Если вы будете вести магистраль по потолку — кабель ВВГнг с приставкой LS можно прокладывать без гофры. Обязательно распределите автомат-выключатели у себя в щитке по группам и рассчитайте мощность каждого прибора. Посчитайте примерное количество бытовых приборов и их приблизительное потребление и исходя из цифр выберите подходящий кабель.

Важно: если вы хотите расположить розетки в ряд и дополнить их выключателем — используйте для каждого механизма отдельную монтажную коробку и кабель. В случае монтажа розетки для духового шкафа — сделайте к нему отдельный кабель и запитайте напрямую через отдельный автомат.

Некоторые правила и нормы установки розеток на кухне

• По европейским стандартам розетки должны располагаться на высоте 130 сантиметров от пола, высота может меняться в зависимости от габаритов и способа расстановки вашего кухонного гарнитура;
• Расстояние от электророзеток до газопровода не может быть меньше чем 50 сантиметров;
• Розетки должны находиться на расстоянии не более 100 сантиметров от подключаемых к ним электроприборов;
• Розетка для подключения вытяжки, может быть установлена наверху, но она не должна соприкасаться или перекрываться воздухоотводом;
• Розетки для дополнительного освещения и кухонных светильников можно расположить прямо надо подвесными шкафами;
• Расположите несколько розеток на кухонном фартуке, на высоте 15-20 см от поверхности стола;
• Ни в коем случае нельзя располагать розетки прямо за электроплитой, газовой плитой и варочной поверхностью или мойкой;
• Если вы предполагаете использование розеток внутри тумб, розетки должны быть специального типа, с защитой от влаги (IP44);
• Мощность электролиний подводимых к розеткам должно быть в 2 раза больше, потребляемой мощности электроприборов. Например, если суммарная мощность ваших электроприборов составляет 10 кВт, то суммарная мощность всех электролиний должна быть два раза больше — 20 кВт.

Способы прокладки проводки

Перед тем, как подключить духовку, следует ознакомиться со способами прокладки проводки. Традиционно ее протягивают незаметно в штробах или штукатурке. Такая работа связана с пылью, приходится разрушать стены, порой остаются видимые следы. Скрыть их можно, покрасив стены либо наклеив новые обои. Есть и другие способы прокладки электрического кабеля.

Можно протянуть линию, соорудив специальные плинтуса , которые в отличие от обычных широкие и высокие. Там провод не видно и его нельзя повредить. Работа легкая и не пыльная.

Другой способ – прокладка в кабель-каналах. Они представляют собой короба из пластика или металла. В них укладывают кабель, потом прикручивают к стенкам. В коробах имеются крышки, которые снимаются. Надо иметь в виду, что они привлекают внимание. Но по деревянным перекрытиям и стенам, которые прекрасно горят, тянуть провод необходимо в гофре.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

• В области расположения мойки, слива и возле водопровода.
• На стене, в области нахождения самой духовки.
• Выше рабочей столешницы.

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели. Соблюдение данного правила позволит избежать замыканий в электроцепи.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.

Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.

Количество розеток на кухне

При определении количества розеток и нагрузки на каждую, следует помнить о том, что в отдельных линиях нуждаются следующие бытовые приборы:

• стиральная машина;
• вытяжка;
• холодильник;
• посудомоечная машина;
• электрическая плита;
• духовой шкаф мощностью от 5 кВт.

Какие розетки нужны для кухни

В отличие от «обычных» комнатных розеток, которые можно выбирать, основываясь в большей части на эстетические предпочтения, кухонные розетки обязательно должны соответствовать определенным требованиям безопасности. Причем эти требования предъявляются не только к самим розеткам, но и к разводке электропроводки, а также к «силовым автоматам».

Розетки должны иметь специальные резиновые уплотнители и защитные крышки

Поскольку кухня относится к помещениям с повышенным уровнем влажности, то розетки (как минимум те, что будут располагаться в непосредственной близости от плиты, раковины и посудомоечной машины) должны быть влагозащищёнными, то есть иметь специальные резиновые уплотнители, а также защитные крышки.

Для кухни рекомендуется использовать розетки с номинальной мощностью 16А (3,5 кВт). Дело в том, что большинство кухонных розеток будут испытывать достаточно большую нагрузку, так что запас мощности позволит существенно увеличить срок их нормальной работы.

Учтите, что ни в коем случае нельзя включать в одну розетку приборы, суммарная мощность которых превышает номинальную мощность самой розетки. Так, например, нельзя включать в розетку 10А (2,2 кВт) чайник мощностью 2000 Вт и микроволновую печь мощностью 800 Вт.

Помимо «правильных» розеток в кухне должна быть и соответствующая электропроводка. В идеале совокупная мощность всех подключаемых к одной линии приборов должна быть в два раза меньше ее допустимой нагрузки. Таким образом, если суммарная мощность приборов на линии составляет 5 кВт, то кабель должен быть рассчитан на нагрузку в 10 кВт.

Для кухонной электропроводки рекомендуется использовать только медный кабель сечением минимум 2,5 миллиметра квадратных.

Такие мощные приборы как духовой шкаф, электроплита или посудомоечная машина должны питаться от отдельной линии, которая ОБЯЗАТЕЛЬНО должна быть оборудована защитным силовым автоматом, соответствующей каждому конкретному прибору мощности.

Защитные силовые автоматы

Также автоматы рекомендуется установить и на все остальные линии электропроводки. Мощность их определяется суммарной мощностью всех подключаемых к линии приборов. Дабы избежать путаницы, автоматы имеет смысл подписать, хотя это правило носит скорее рекомендательный, чем обязательный характер.

Холодильник также желательно запитать от отдельной линии (во всяком случае, такую рекомендацию дают многие производители). Хотя, учитывая сравнительно невысокую мощность большинства моделей холодильников, на эту линию вполне можно поставить одну из дополнительных розеток, например ту, которая будет находиться в зоне обеденного стола.

Видео о прокладке электропроводки на кухне

Более подробно обо всех нюансах правильной прокладки электропроводки на кухне вы можете узнать из следующего видео:

В заключении хочется напомнить, что электричество вещь «серьезная», так что лучше поручить работы по устройству электропроводки профессионалам. Однако если вы все же решите выполнить их самостоятельно, ни в коем случае не забывайте о правилах техники безопасности и следите за качеством выполнения всех, даже незначительных на первый взгляд этапов работ. Удачного вам ремонта!
