Розетка для локальной сети не работает

Не работает интернет по сетевому кабелю от роутера (на значке сети «красный» крестик)

Доброго времени суток!

Бывает, сидишь после рабочего дня, поглядываешь телевизор — и тут, бах. звонок в дверь: приходит товарищ-сосед и очень просит разобраться, куда у него пропал интернет.

Собственно, вот так и рождаются темы для статей (когда «облазишь» все пыльные закоулки квартиры, разбираясь с проблемой, возникшей из ниоткуда).

В сегодняшней статье (как раз ) хочу рассмотреть основные причины , из-за которых может не работать интернет на компьютере, который подключен по сетевому кабелю к роутеру (думаю, что у многих ПК так подключен к сети интернет, а Wi-Fi используется ноутбуками, смартфонами и пр. устройствами).

И так, теперь перейдем к делу.

ОРГАНИЗАЦИЯ ДОМАШНЕЙ СЕТИ

Беспроводная сеть

Оптимальные расположение и конфигурация wi-fi роутера увеличат скорость работы всех устройств. Новые модели с поддержкой стандарта 802.11 ас можно использовать в качестве быстрых радиомостов.

Использование и настройка роутера стандарта 802.11 ac. Существенного увеличения радиуса действия и скорости работы сети WLAN позволит получить новый роутер с поддержкой стандарта 802.11 ас (например, Netgear R6300, о модели Netgear 6200 вы можете прочитать здесь), обладающий оптимальным соотношением цена/качество. Быстрый доступ в веб-интерфейс роутера обеспечивается по адресу http://routerlogin.com. Настройте роутер с помощью Мастера установки так, чтобы он создал интернет-соединение, используя настройки вашего провайдера. Если у вас есть старый маршру­тизатор, соедините интернет-порт нового роутера и LAN-порт вашего старого модема/маршрутизатора. Мастер установки сам подключится к Интернет.

Беспроводная домашняя сеть

Мосты стандарта AC. Соединение WLAN между двумя ас-роутерами достаточно быстрое, чтобы включить в домашнюю сеть телевизор и ТВ-ресивер. Для этого настройте второй маршру­тизатор как «мост» — Bridge. В случае с Netgear R6300 в разделе «Расширенный режим — Дополнительные настройки — Настройки беспроводной сети» веб-интерфейса поставьте флажок перед «Использовать другой рабочий режим», выберите «Включить режим моста» и нажмите на «Настроить параметры беспроводной сети в режиме моста». В появившемся окне выберите сеть «ас», введите ее название и пароль WLAN к первому роутеру.

Настройка второй точки доступа. Если вы хотите обеспечить и на другом этаже беспроводную сеть по стандарту 802.11 ас и подключить второй роутер к первому с помощью кабеля LAN (патчкорд), вместо режима моста активируйте «Включить режим точки доступа». В этом случае клиенты второго маршрутизатора будут интегрированы в сеть первого.

Сеть Powerline

Powerline адаптеры пересылает сетевые данные через линии электропередачи. Чтобы обеспечить на­дежную и быструю работу сети воспользуйтесь нижеуказанными советами.

Подключение адаптера. Вместо одного кабеля LAN сеть Powerline использует два адаптера, которые отправляют данные через электросеть. Для начала подключите кабель LAN, исходящий, к примеру, от роутера, к адаптеру Powerline и вставьте в розетку. Второй адаптер вставьте в другую розетку, соединенную с той же коробкой предохранителей. Ко второму переходнику подключите с помощью кабеля LAN компьютер. LAN-коммутатор или другое сетевое устройство.

Скорость Powerline сети. Вопреки заявлениям производителей, сеть Powerline работает не быстрее, чем WLAN стандарта 802.11 n. Стены и перегородки между этажами практически не снижают производительность, зато на скорость и надежность соединения влияют помехи, например от работающих компрессоров холодильника. Протестировать ваше соединение можно с помощью программной утилиты dLAN Cockpit, которая помимо результатов измерения скорости предоставляет советы по ее повышению: по возможности используйте адаптеры Powerline в отдельных стенных розетках, а другие приборы подключайте через гнездо адаптера, оснащенное фильтром, а не к соседним стенным розеткам.

Сеть на основе адаптеров Powerline

Соединение нескольких Powerline Адаптеров. Для того чтобы взаимо­действие адаптеров Powerline было надежно зашифровано, их необходимо «спарить», то есть связать. Не позднее чем через две минуты после подключения адаптеров нажмите на кнопку «Pair» и удерживайте ее в течение секунды. Если адаптеры будут исполь­зоваться на значительном расстоянии друг от друга, сначала установите соединение между ними на многоконтактной розетке (удлинителе), а затем разместите их там, где необходимо.

Сеть Powerline для расширения WLAN. Наряду с обычными адаптерами Powerline существуют переходники со встроенным хот-спотом Wi-Fi, позволяющим улучшить прием WLAN в отдаленных уголках квартиры. Для этого соедините обычный адаптер Powerline с LAN-портом вашего основного роутера. Там, где требуется сигнал WLAN, подключите адаптер Powerline Wi-Fi. Настроить Powerline адаптер можно через специальную утилиту dLAN Cockpit.

Организация проводной сети (LAN)

Подключение коммутатора. Сеть Gigabit Ethernet (1000 Мбит/с) будет лучшим решением для дома, но 4 порта wi-fi роутера может быть недостаточно. Для добавления портов используйте коммутатор (например, D-Link DGS-1005D), чтобы разгрузить роутер, но имейте в виду, что соединение между роутером и коммутатором занимает на каждом устройстве по одному порту. Подключать к GIGABIT ETHERNET необходимо те устройства, которые должны быстро взаимодействовать друг с другом, например компьютер и домашний сервер. Uplink-соединение с роутером и Интернетом можно осуществить через сеть Powerline или более медленный, но легко прокладываемый плоский кабель.

Что такое Uplink соединение — это соединение в сети компьютеров, от устройства или маленькой локальной сети к большой локальной сети.

Структура локальной сети (LAN). При использовании двух коммутаторов есть 2 варианта:

• подключить оба устройства напрямую к маршрутизатору
• для преодоления больших расстояний, соедините один коммутатор с другим, так как между двумя коммутаторами может лежать кабель длиной до 100 метров.

Сеть LAN на основе Gigabit Ethernet

Подключение розетки RJ-45. Для подключения кабеля вам могут понадобятся розетки для установки в стену с разъемами стандарта RJ-45 LAN, давайте рассмотрим способ подключения.

Штырьковые выводы подписаны цифрами от 1 до 8. Соедините их с жилами, помеченными цветом, следующим образом:

• 1 — оранжево-белый , 2 — оранжевый , 3 — зелено-белый , 4 — синий .
• 5 — сине-белый , 6 — зеленый , 7 — коричнево-белый , 8 — корич­невый .

На выводах предусмотрены острые кромки, в которые лучше всего вставлять кабель с помощью прижимного инструмента до тех пор, пока кромки не прорежут изоляцию, не обеспечат контакт и не отрежут конец кабеля. Перед установкой розетки проверьте соединение.

Подключение HDMI кабеля

Как удлинить HDMI? В отличие от кабелей LAN провода интерфейса HDMI рекомендуется использовать не длиннее 15 метров. Выходом из ситуации будет удлинитель — например HD0005 от LogiLink, который передает HDMI-сигнал через LAN-кабель длиной до 30 метров. Однако для высокой скорости передачи данных требуются два таких кабеля. Подключите адаптер с надписью «Sender» к порту HDMI устройства-источника (например, ноутбука или проигрывателя Blu-ray). Соедините Ethernet- разъемы «DDC» и «TMDS» адаптера с одноименными портами адаптера «Receiver» и вставьте его в необходимое устройство.

Передача HDMI сигнала по беспроводной сети. HDMI- удлинитель Belkin Screencast AV4 поможет расположить устройства (проигрыватель Blu-ray,ТВ-ресивер и игровую консоль) рядом с телевизором или проектором и позволит поставить их в удобное место. Данное устройство передает изображение в формате Full HD и объемный звук по радиосвязи в приемник телевизора. При этом он принимает сигналы от инфракрасных пультов ДУ и направляет их к устройствам-источникам. Аудио- и видеоустройства могут находиться на расстоянии до 30 метров и даже в другой комнате.

Google Home

Данный способ взаимодействия с умными устройствами не особо популярен среди владельцев техники Apple. Управлять домом с хабом от Google куда проще через Android смартфон.

С другой стороны популяризации сервиса будет способствовать долгожданная русификация голосового ассистента.

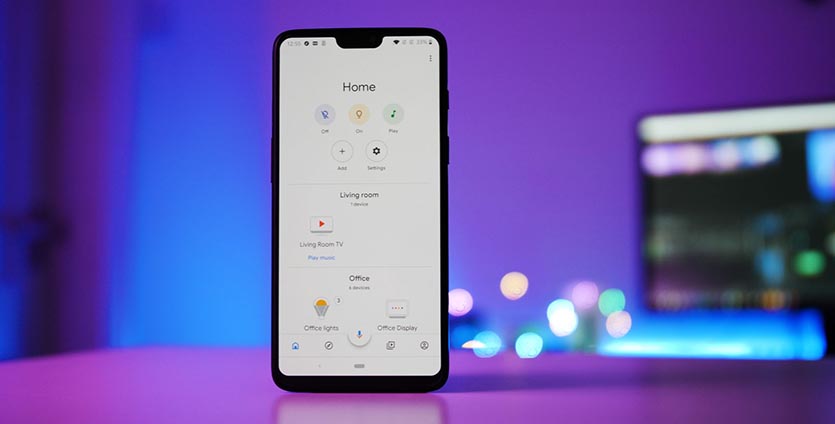

Без хаба при управлении умными устройствами через приложение Google Home связь с большинством девайсов будет поддерживаться.

Получится включить, выключить или переключить режим работы гаджетов, которые работают по Wi-Fi. Ничего нового добавить или настроить не удастся.

С голосовым ассистентом здесь все, как у Apple. Нет сети – нет управления голосом. Должны же хорошие дяди за океаном знать, что и когда мы включили в своем доме.

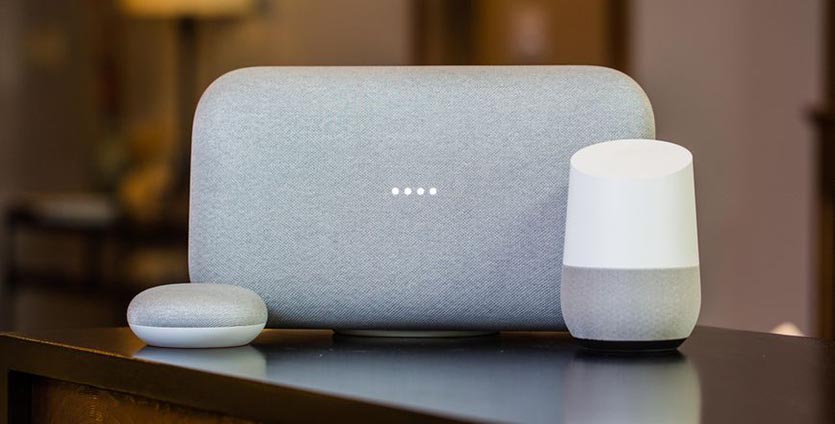

Хабы от Google по сути являются лишь умными колонками вроде Яндекс.Станции или других колонок с Алисой.

Сигнал идет через пару облаков и возвращается в домашние устройства.

Вывод: умный дом с хабом от Google тоже не сломается без подключения к сети, но его возможности сильно ограничатся. Голосовые команды и сценарии автоматизации будут отрезаны и не сработают.

Локальное управление через приложение будет возможно, но без срабатывания триггеров (даже между двумя устройствами в сети). Если умный выключатель включал умную лампочку (при этом физически не замыкал фазу на светильник), то он этого не сделает без интернета.

Как и в случаях с другим навесным оборудованием, неполадки, связанные с кабельным подключением, можно разделить на две группы. К первой относятся программные сбои, в частности, некорректно работающие драйвера сетевых устройств. Ко второй – различные повреждения и неисправности кабеля и портов.

Перед тем как переходить к поиску и устранению неполадок, можно проделать следующее:

• Вынуть кабель из разъема и подключить его снова. Если на вашей сетевой карте имеются другие порты, то попробуйте задействовать их.
• Обратить внимание на тип кабеля. Для прямого соединения компьютеров используется кроссовый тип, а для цепочек роутер-ПК – прямой. Возможно, система не сможет автоматически определить, по каким парам идут данные.

Причина 1: Физические неисправности и повреждения

Для того чтобы убедиться в исправности самого кабеля, прежде всего необходимо произвести тщательный его осмотр. Искать нужно изломы и нарушения изоляции. Попробуйте также подключить с помощью данного кабеля другой компьютер или ноутбук. Ситуация повторяется? Это значит, что придется приобрести новый патч-корд. Впрочем, если имеются соответствующие навыки и инструмент, можно заменить только коннектор и проверить работоспособность.

Еще один вариант развития событий – неисправность сетевого порта на ПК или роутере, или целиком всей сетевой карты. Рекомендации здесь простые:

Способ 2: Обновление или откат драйвера

Обновление необходимо производить комплексно. Это значит, что апдейт только одного драйвера сетевой карты может не привести к устранению неполадки. Это обусловлено возможной несовместимостью программного обеспечения разных узлов компьютера. Для проведения данной процедуры рекомендуется пользоваться специальным софтом, например, DriverPack Solution.

Откат следует применять в случае возникновения проблемы после установки нового драйвера. Приведенные ниже действия позволяют восстановить предыдущую версию ПО.

Переходим к «Диспетчеру устройств» с помощью меню «Выполнить» (Windows+R).

Раскрываем раздел с сетевыми адаптерами и ищем нашу карту.

Определить, какое именно устройство используется подключением, можно на вкладке «Сеть» его свойств (см. способ 1).

Дважды кликаем по устройству и переключаемся на вкладку «Драйвер». Здесь жмем кнопку «Откатить».

Подтверждаем свои намерения в системном диалоговом окне.

Заключение

Как видите, причин, вызывающих отсутствие сетевого кабеля, совсем немного. Наиболее неприятными из них являются физические неисправности оборудования – роутера, адаптера, порта или самого патч-корда. Это приводит к лишним тратам средств и времени. Все гораздо проще в случаях с драйверами, так как их установка или обновление обычно не вызывают затруднений даже у неопытных пользователей.

Помимо этой статьи, на сайте еще 12283 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Конфигурация двух и более PLC устройств

Данный пункт описывает настройку адаптеров, не находящихся в одной PLC сети. Чтобы
организовать одну PLC сеть для двух и более устройств нужно выполнить следующие действия:

Конфигурация 1 PLC + 1 PLC

1. Вставьте в розетку PLC адаптер. На передней панели должен загореться индикатор Power
(PWR).
2. Нажмите на кнопку «SECURITY» на боковой панели устройства и удерживайте ее в
течение 10-15 секунд, пока все три индикатора не мигнут, после чего отпустите кнопку.
Выполните эти действия на обоих PLC устройствах по очереди.
3. Сбросив настройки PLC сети на всех устройствах, вставьте первый PLC адаптер в розетку
и удерживайте кнопку «SECURITY» на боковой панели устройства в течение 4-6 секунд,
после чего отпустите кнопку. Индикатор Power (PWR) должен начать мигать.
4. Вставьте второй PLC адаптер и удерживайте кнопку «SECURITY» на боковой панели
устройства в течение 3-5 секунд, после чего отпустите кнопку. Все три индикатора должны
загореться.

Если у Вас уже есть одна PLC сеть, состоящая из двух устройств и Вам необходимо подключить
третье, то нужно сделать следующее:

Конфигурация 2 PLC + 1 PLC

1. Оба устройства подключены и на обоих горят три индикатора;
2. Нажмите на кнопку «SECURITY» на боковой панели основного PLC адаптера* и
удерживайте ее в течение 4-6 секунд, после чего отпустите кнопку. Индикатор Power
(PWR) должен начать мигать;
3. Вставьте третий PLC адаптер и удерживайте кнопку «SECURITY» на боковой панели
устройства в течение 3-5 секунд, после чего отпустите кнопку. Все три индикатора должны
загореться;
4. Если у вас четыре и более PLC адаптеров, которые нужно объединить в одну PLC сеть, то
проделайте пункты 2 и 3.

Важно: не вытаскивайте основной PLC адаптер из сети при создании единой PLC сети.
* — основной PLC адаптер – это адаптер, на котором завязаны все остальные PLC устройства. Этот адаптер
не переходит в состояние режима сохранения энергии. Если у Вас имеются два PLC адаптера, которые
заранее имеют одну PLC сеть, то основным PLC адаптером считается тот, который был первым подключен
к розетке.

Настройка с использованием кабеля

Настроить локальную сеть компьютер- компьютер, можно с использованием кабеля. Используется RJ45. Он бывает двух видов:

• перекрестный;
• прямой;

Для создания подобного объединения нам понадобится перекрестный соединитель. Различать кабеля самостоятельно понадобится только лишь при покупке.

Так как нынешние сетевые карты могут самостоятельно определять его тип во время установки.

Если под рукой оказался кабель другого типа – это не страшно. Программа автоматически определит это и подберет все необходимые настройки.

Кабель для создания локальности для нескольких компьютеров

Деталь нужно верно подключить в ячейку ПК. Зажжется зеленый индикатор – это означает, что все функционирует хорошо.

• Заходим в «Панель управления» и обращаемся к «Сетевому подключению» .
• Выделяем значок и используем правую кнопку на мышее.
• Появляется окно, в нем нужно выбрать строку «Свойства» .
• Всплыло страничка, в которой прописано подключение и находятся способы, которые применяют при данном сопряжении.
• Выделяем последний пункт и нажимаем ниже кнопку — «Свойства» .

Настройка подключение при помощи кабеля

• В данном разделе нужно обозначить ай пи адрес. Он должен быть в таком формате 192.168.ххх.ххх. На обоих ПК они не могут быть одинаковыми.
• Сохраняем конфигурации, используя кнопку «Ок» .
• Выполняем перезагрузку.

Подключение по локальной сети активно, но Интернета нет (без доступа к Интернету)

В ситуации, когда подключение по кабелю работает, но Интернета нет, возможны несколько распространенных причин проблемы:

1. Если подключение осуществляется через роутер: что-то не так с кабелем в порте WAN (Internet) на роутере. Проверьте все подключения кабелей.
2. Так же, для ситуации с роутером: сбились настройки Интернет-подключения на роутере, проверьте (см. Настройка роутера). Даже если настройки верны, проверьте статус подключения в веб-интерфейсе роутера (если не активно, то по какой-то причине не удается установить соединение, возможно, виной 3-й пункт).
3. Временное отсутствие доступа в Интернет со стороны провайдера — такое случается не часто, но случается. В этом случае Интернет будет недоступен и на других устройствах через ту же сеть (проверьте, если есть возможность), обычно проблема исправляется в течение дня.
4. Проблемы с параметрами сетевого подключения (доступ к DNS, параметры прокси-сервера, параметры TCP/IP). Способы решения для данного случая описаны в упоминавшейся выше статье Сайты не открываются и в отдельном материале Не работает Интернет в Windows 10.

Для 4-го пункта из тех действий, который можно попробовать в первую очередь:

1. Зайти в список соединений, нажать правой кнопкой по Интернет-подключению — «Свойства». В списке протоколов выбрать «IP версии 4», нажать «Свойства». Установить «Использовать следующие адреса DNS-серверов» и указать 8.8.8.8 и 8.8.4.4 соответственно (а если, там уже были установлены адреса, то, наоборот, попробовать «Получить адрес DNS-сервера автоматически). После этого желательно очистить кэш DNS.
2. Зайти в панель управления (вверху справа, в пункте «Просмотр» поставьте «Значки») — «Свойства браузера». На вкладке «Подключения» нажмите «Настройка сети». Снимите все отметки, если хотя бы одна установлена. Или, если не установлена ни одна — попробуйте включить «Автоматическое определение параметров».

Если эти два способа не помогли, попробуйте более изощренные методы решения проблемы из отдельных инструкций, приведенных выше в 4-м пункте.

Примечание: если вы только что установили роутер, подключили его кабелем к компьютеру и на компьютере нет Интернета, то с большой вероятностью вы просто пока не настроили ваш роутер правильно. Как только это будет сделано, Интернет должен появиться.

Сбрасываем параметры сети

В случае если выше прописанные настройки верны и восклицательный знак продолжает маячить на экране, напоминая, что адаптер подключение по локальной сети работает неправильно, пробуем сбросить параметры.

1. Для Windows XP, нажимаем «Пуск«, «Все программы«, «Стандартные«, «Командная строка«.

В появившемся окне вводим команды

нажимаем Enter, далее вводим

Перезагружаем компьютер, проверяем.

2. Для Windows 7, нажимаем «Пуск«, в поле поиска вводим «Командная строка» или «cmd«, нажимаем по найденному результату правой кнопкой мыши и запускаем от имени администратора.

В появившемся окне вводим команды

нажимаем Enter, далее вводим

Перезагружаем компьютер, проверяем.

3. Для Windows 10 нажимаем «Пуск«, «Параметры» (шестеренка).

Далее «Сеть и интернет«.

«Сброс сети«.

«Сбросить сеть«, подтверждаем — «Да«.

Произойдет сброс сети, после чего перезагружаем компьютер, проверяем.

После этих манипуляций проблема с подключением должна пропасть, но если и это не помогло, пробуем удалить подключение по локальной сети, то есть удалить драйвер сетевой карты и установить заново через Диспетчер устройств.
