Автоматический выключатель для пожарной автоматики

Дифференциальные автоматические выключатели предназначаются для защиты электросети от коротких замыканий и асимметрии токов. Принцип работы подобных устройств основан на сравнении значений и направлений токов, протекающих в L и N жилах питающей сети. Если они равны, то дифференциальный автомат остается во включенном состоянии. Если отличаются, то он отключит нагрузку.

Принцип работы дифференциального автомата

Особенностью работы дифференциального автомата является то, что помимо сравнения токов друг с другом, он замеряет их абсолютное значение. Таким образом, диф автомат, кроме сравнивающей функции, выполняет задачу по отсечке потребителя при перегрузке по мощности. В этом плане его роль схожа с обыкновенным автоматическим выключателем.

В итоге можно выделить 2 задачи, которые выполняет диф автомат:

• защита при перекосе нагрузки или утечки тока на землю;
• отключение потребителя при перегрузке или КЗ.

Следует понимать отличия между устройством защитного отключения и дифференциальным автоматическим выключателем. УЗО используется только для обнаружения утечки. Диф автомат же работает по схожему принципу, но дополнительно защищает сеть от замыканий и перегрузок по току.

Это основной элемент управления инженерной системой во время возгорания.

Она служит средством получения информации о возгорании, а также помогает найти очаг возгорания и предотвратить причинение серьезного ущерба. В некоторых случаях пожарная сигнализация полностью спасает от распространения огня, тем самым сохраняя жизни и здоровье людей, материальное имущество.

При корректной работе пожарной сигнализации в системе срабатывают специальные датчики, которые отправляют сигнал о пожаре. При построении систем охранно-пожарной сигнализации используется оборудование ведущих отечественных и иностранных производителей: «Болид», «Тунгус», «Буран» и др.

Виды пожарной автоматики

Основными средствами пожарной автоматики являются:

1. Автоматическая установка сигнализации.
2. Системы оповещения людей.
3. Системы защиты от дыма.
4. Системы пожаротушения.

Системы автоматической пожарной защиты

Эта система содержит в себе совокупность инженерных сетей. Самой главной является сигнализация с установленным извещателем. Пожар, таким образом, подавляется, а люди получают незамедлительный сигнал тревоги. Существуют спринклерные установки, которые включаются посредством автоматики. Огнетушащее вещество в этом случае открывается и исходит из трубопроводов. Одной из функций системы является возможность работать совместно с системой водоснабжения и дымоудаления.

Сигнализация является своего рода побудителем отключения одного вида оборудования и включения другого. Недостатком системы является нецелесообразность работы при пожаре, поскольку существуют случаи, когда включается система пожаротушения, а вентиляционная сеть отключается.

Системы оповещения могут быть световыми или голосовыми. Кроме того, срабатывают элементы, которые показывают маршрут эвакуации. Элементы при этом могут быть частью пожарной автоматики или использоваться самостоятельно. Второй вид системы используется на больших объектах. В том случае, когда объект должен быть оборудован автоматической системой безопасности стационарного вида, монтаж производится в соответствии с расчетами относительно пожарной нагрузки здания.

Если в здании все время находятся люди, в качестве противопожарной автоматики устанавливаются блоки пожаротушения, которые содержат в себе воду или пену для тушения предполагаемого возгорания. На сегодняшний день используется современная установка, которая, в свою очередь, выбрасывает вещество, которое предназначено для тушения огня. Подобная система срабатывает моментально. Это дает основания полагать, что возгорание будет ликвидировано, и распространение огня не произойдет.

Установки пожарной защиты

Система представляет собой не автоматическую противопожарную защиту, а отдельные пусковые устройства, которые, как правило, включаются ручным способов благодаря отдельным элементам автоматики. Это могут быть водные завесы, которые активируются посредством нажатия специальной кнопки. Они монтируются в проемах, в которых нельзя создать ворота, которые будут противопожарными.

Есть схемы, которые активизируются посредством специальных операторов, которые работают сутками. Этот способ дешевле и исключает возможность ложного срабатывания, чем не может похвастаться автоматическая система пожаротушения. Этот способ используется на тех объектах, где находится ценное оборудование. Устанавливается система исключительно на тех объектах, которые контролируются непосредственно человеком.

Существуют определенные виды производства, на которых устанавливаются несколько автоматических систем. Работа осуществляется попеременно. Устройство автоматики осуществляет работу в ночную смену. При этом вероятность пожара уменьшается, потому что работа, которая связана с возможным применением огня, проводится преимущественно днем.

Классификация АУПС

• Пороговая система – это классический вариант АУПС, еще называемый традиционным. Здесь, ППК просто определяют величину силы тока, протекающего в шлейфе сигнализации, поэтому увидеть можно только два события – нормальный режим и аварийный режим — пожар. Поскольку кроме сообщений об аварийной ситуации, всегда есть необходимость получать служебные, например, о выходе из строя элемента шлейфа или о ложном срабатывании, здесь используется принцип разделения электрического сопротивления шлейфа на различные диапазоны. Учитывая внутреннее сопротивление самого извещателя, появляется возможность посылать сообщения о наличии неисправности и с требованием обратить внимание. В этих системах имеется возможность производить сброс питания автоматически, для проверки срабатывания и обнаружения группы сработавших извещателей.
• Адресно-опросная – от пороговой сигнализации отличается тем, что здесь производится циклический опрос пожарных извещателей, об их состоянии. Каждый извещатель имеет свой индивидуальный сетевой адрес, что позволяет ему формировать самостоятельно сообщения о своем состоянии, а место возгорания можно определить с точностью до извещателя.
• Адресно-аналоговые системы — это самое прогрессивное решение из всех предыдущих, так как обладают дополнительным функционалом и в то же время имеют качества адресно-опросных АСП. Решение о положении извещателя принимает ППК, а не сам датчик, то есть, пороги срабатывания для каждого из них можно задать непосредственно в конфигурации контроллера. Становится возможным задать гибкость режимов работы, например, для отдельных помещений установив разные пороги срабатывания привязав их к различным событиям.

Использование автоматики в любой сфере способствует повышению производительности, поэтому неудивительно, что для пожаротушения ее применение имеет нарастающую тенденцию.

Конечно же, монтаж такой системы самостоятельно абсолютно невозможен, так как в лучшем случае, она будет иметь большой коэффициент ложных срабатываний, однако и экономия в вопросах безопасности также неуместна. Обратившись к квалифицированным специалистам, достаточно один раз вложить средства, чтобы получить оптимальное решение и в будущем можно будет избежать больших потерь.

Извещатели пожарной сигнализации

Что они собой представляют? Одним из основных компонентов пожарной системы оповещения является пожарный извещатель. Именно от этого устройства зависит тип всей АУПС. Между собой они отличаются по нескольким параметрам, в зависимости от:

• принципа обнаружения;
• способа передачи информации;
• типа отслеживания контролируемого параметра.

Пожарные извещатели также подразделяются на группы, учитывая их чувствительность к определенным факторам возникшего возгорания. Выделяют:

1. Дымовые извещатели — самые популярные датчики. Они реагируют на дым, который очень часто сопровождает пожар. Именно поэтому этот вид датчиков является наиболее эффективным и быстродействующим. Устанавливают их зачастую в закрытых помещениях. Эти датчики сравнительно недорогие, но их работу может нарушать даже запыленность в помещении. Также они не реагируют на дым черного цвета, который образуется при горении резины.
2. Тепловые извещатели реагируют на изменение температуры и на скорость этих изменений. Обычно в таких датчиках порог чувствительности составляет 70-72 о . Однако такие датчики не имеют смысла в помещениях с высокими потолками или в горячих цехах.
3. Извещатели пламени срабатывают при обнаружении открытого огня или тлеющего очага. Их применяют там, где тепловые и дымовые датчики использовать нецелесообразно. Это могут быть открытые местности или предприятия нефтяной и газовой промышленности. Они считаются самыми дорогими, но их работу могут нарушить лампы накаливания, солнечное излучение, сварка или простая молния.
4. Комбинированные извещатели. Эти средства обнаружения пожара затрагивают сразу несколько параметров, что повышает их эффективность. Например, они могут реагировать на задымление и повышение температуры.

Виды устройств

Внутри пластикового корпуса прибора имеется пожарный датчик, реагирующий на один из признаков возгорания. Иногда датчиков может быть несколько: такие приборы относятся к комбинированным.

По виду распознаваемой характеристики пожара автоматические извещатели разделяются на:

• дымовые;
• тепловые;
• пламени;
• ионизационные (радиоизотопные);
• газовые.

Газовые автоматические датчики хотя на прямую и не определяют пожар, но сигнализируют о присутствии в атмосфере опасного газа, который может привести к взрыву и возгоранию.

Дымовые

Пожарные извещатели дымового типа монтируются в тех случаях, когда пожар начинается с задымления. Автоматические приборы сопоставляют полученные данные и контрольные параметры во внутренней схеме.

Формирование импульса происходит благодаря светодиоду, связанному с фотоприемником. Если дымовые частицы фиксируются оптической камерой, это усиливает сигнал. При повторении ситуации свыше 5 раз прибор делает вывод о появлении возгорания, посылая соответствующий сигнал на контрольный пульт.

Тепловые

Фиксируют изменения температурного режима при появлении пламени в контролируемой зоне. В основе принципа работы тепловых автоматических извещателей лежат замеры внешней температуры через каждые несколько секунд (при этом загорается светодиод).

В случае превышения установленного значения создается высокоамплитудный импульс, активизирующий пульт. Тепловые пожарные датчики способны обеспечить круглогодичное слежение за жилыми и промышленными помещениями. Запрещается использовать эти приборы на химических предприятиях или на территориях с минусовой температурой.

Пламени

Датчик пламени рекомендуется применять в зонах, где пожар сопровождается открытым горением. Внутри такого автоматического пожарного извещателя имеется чувствительный к пламени элемент, окно которого расположено вверху пластикового короба. После фиксации факта возгорания сигнал посредством фотоприемника трансформируется в электрический импульс, поступающий на индикатор.

Ионизационные

Эти извещатели еще называют радиоизотопными, они относятся к дымовым датчика. В принцип работы здесь положено явление ионизации воздуха по причине радиоактивного облучения. Радиоактивный изотоп (америций 241) облучает воздух в камере детектора, создавая ток заряженных частиц. Как только в камеру проникает дым, это станет причиной понижения тока. Контрольный прибор зафиксирует понижение, и подаст сигнал о тревоге.

Ионизационные автоматические датчики способны среагировать на дым любого состава, однако из-за используемых радиоактивных веществ они запрещены к установке в людных местах.

Газовые

Поводом к срабатыванию газового датчика является перемены в составе воздуха. В качестве инородных примесей выступает газообразные продукты сгорания. Речь идет об углеводородных соединениях, угарном газе и других. Так удается распознать пожар в самом начале его возникновения.

Состав и виды АПС

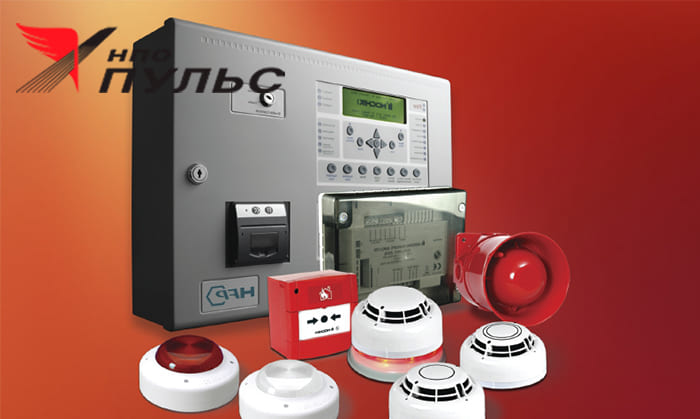

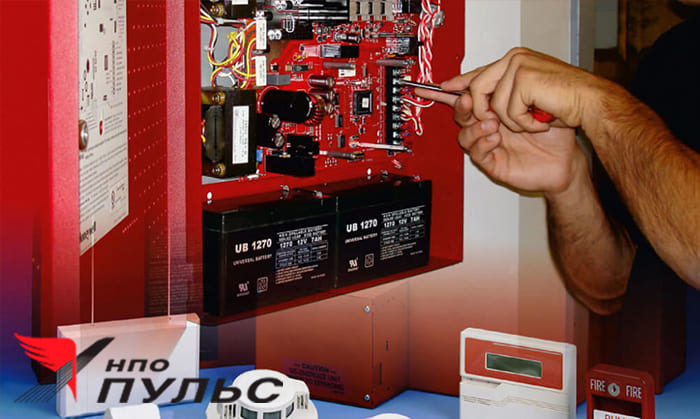

АПС представляет собой совокупность нескольких элементов:

• извещатели — их еще называют датчиками, они осуществляют обнаружение возгорания;
• оповещатели различного типа — они выполняют информирование людей о возгорании для организованной эвакуации;

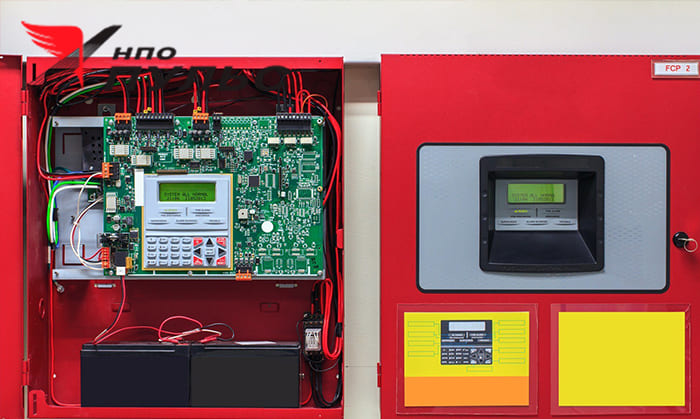

• пульт управления (приемно- контрольный прибор) — эта часть АПС принимает тревожный сигнал и обрабатывает его, далее передает команду оповещателям о ЧП;
• кабель — осуществляет передачу сигнала от извещателей к пульту управления и оповещателям, обеспечивает коммуникацию между отдельными элементами системы.

Этот состав варьируется в зависимости от того или иного типа АПС, а также оборудования, входящего в состав системы. Например, пожарные извещатели могут быть следующих типов:

• тепловые — срабатывают при изменении температуры в помещении (они, в свою очередь, бывают дифференциальными и максимально дифференциальными);
• дымовые — срабатывают при появлении в воздухе дыма (точечные и оптико-электронные);
• лучевые — такие датчики срабатывают при изменении светового потока;
• аспирационные — активируются при появлении жидких или твердых продуктов горения;
• газовые — реагируют на изменение химического состава воздушной среды.

Важно! Эффективность датчика определяется не только его типом, но и соответствием общепринятым стандартам. В частности, требования к извещателям изложены в НПБ 71-98.

Помимо извещателей, в АПС могут использоваться и разные оповещатели. Для эффективного информирования людей применяют звуковые, световые и комбинированные оповещатели. В первом случае речь идет о световых табло, которые помогают быстро покинуть помещение, а во втором — о различных сиренах, распространяющих сигнал тревоги (громкость сирен в среднем составляет 90 ДБ, этот параметр определяется в зависимости от площади и конфигурации помещения). Наибольшей эффективностью отличаются комбинированные модели оповещателей. Разобравшись с основными элементами АПС, можно переходить к разновидностям устройств.

Неадресные

Такие АПС называют еще пороговыми системами, исторически они появились первыми (используют датчики, реагирующие на превышение пороговых значений). В основе работы таких систем лежит динамичное изменение значений электрического тока в пожарном шлейфе, который связывает пожарный датчик и пульт управления. Речь идет об электрическом сопротивлении, разные значения которого отвечают следующим режимам работы АПС: «Норма», «Пожар», «Внимание», «Неисправность». Неадресные системы имеют несколько особенностей:

• необходимость периодической проверки устройства;
• трудоемкость монтажа;
• нет оповещения о неисправности пожарных датчиков.

Важно! Поскольку к одному шлейфу неадресных систем прикреплено несколько датчиков, установить при помощи неадресных АПС точное место возгорания практически невозможно (их используют для защиты небольших помещений).

Адресные

В отличие от предыдущего типа адресные АПС позволяют определить точное место возгорания, так как каждый датчик имеет индивидуальный адрес (он связан с пультом управления по выделенной линии). Адресные АПС бывают двух типов: опросные и неопросные. В первом случае с пульта управления с определенной периодичностью на каждый датчик отправляется запрос, после чего регистрируется обратный ответ. В зависимости от типа ответного сигнала принимается решение о необходимости экстренного оповещения и активации автоматического пожаротушения.

В неопросных АПС сигнал на командный центр приходит после превышения предельно допустимого порога по концентрации дыма, температуре или другим параметрам (в зависимости от типа датчика). По сравнению с опросными АПС, в таких моделях не предусмотрена функция контроля работоспособности датчиков. Адресные АПС обеспечивают следующие преимущества:

• возможность правильно выбрать действие — устройство проинформирует о степени опасности (возгорании или задымлении), а также о направлении распространения огня;
• использование минимального количества датчиков (один датчик устанавливается на площади 80 кв.м.);
• легкость монтажа и доступная стоимость;
• функциональность.

Эти плюсы предопределили высокую популярность адресных АПС при защите различных объектов. Существуют АПС, в которых нет пульта управления. Они называются автономными и отличаются тем, что при срабатывании датчика запускается внутренняя система оповещения. Автономные модели имеют собственный источник питания, они применяются в сочетании с единой системой только как дополнение, также их используют для защиты объектов, в которых установка АПС необязательна (например, в квартирах или в коттеджах).

Адресные и неадресные АПС можно классифицировать еще и по принципу работы: такие устройства могут быть проводными и радиоканальными. В первом случае передача сигнала от датчиков к пульту управления осуществляется по проводам, что несколько усложняет процесс установки. Избежать сложностей позволяют радиоканальные АПС, в которых сигнал тревоги от датчика к пульту управления передается по радиоволне определенной частоты.

Система ДУ и ППА выполняет следующие функции:

1. определяет локализацию очага возгорания;
2. задействует по всему зданию быструю систему оповещения;
3. снижает уровень задымленности, выводя дым на улицу;
4. препятствует проникновению дыма из очага возгорания в соседние и другие помещения;
5. улучшает видимость в коридорах, на лестницах, в лифтах и других местах, по которым проходит эвакуация людей;
6. обеспечивает подачу свежего воздуха;
7. создаёт безопасные условия для работы пожарных и сотрудников МЧС.

Как видим, с помощью системы ДУ и ППА удается решить проблемы, которые не под силу обычной вентиляции здания и противопожарным мероприятиям. Решая проблему выведения дыма и подачи чистого воздуха, она способствует безопасной эвакуации людей и быстрому устранению возгорания.

Хотя в соответствии с законами физики происходит и естественное удаление дыма, который вместе с горячим воздухом поднимается вверх и выходит через вентиляционные шахты наружу, благодаря системе дымоудаления этот процесс существенно ускоряется.

Как показывает практика пожаротушения, большинство людей гибнет при пожаре не от ожогов и огня, а от удушья и отравления продуктами горения, в которых немалую долю составляют ядовитые включения.

Именно поэтому создание надежных систем борьбы с пожаром стало первоочередной задачей для инженеров- проектировщиков и огромной помощью для пожарных и медиков, которые получают гораздо больше шансов спасти пострадавших от пожара, если все системы тушения будут осуществлять процесс борьбы со стихией огня комплексно.
