Автоматический выключатель с моторным приводом 2500

Структура условного обозначения

Автоматический выключатель Э25В 2500А,

где Э — модификация автоматического выключателя с микропроцессорным блоком управления;
— 25-Х1 — индекс обозначающий исполнение выключателя;
— В-Х2 — Выдвижной тип установки;
— 2500А — Номинальный ток выключателя.

Предназначение:
для работы в цепях электричества с номинальным напряжением постоянного тока до 440В, переменного тока до 660В частотой 50 или 60 Гц.

Выполняемый функционал:
проведение тока в нормальном режиме и его отключение при коротких замыканиях и перегрузках, а также при нечастых (до 3-х раз в час) оперативных коммутациях эл. цепей.

Находят применение в электротехнических установках различных мощностей.

Особенности:
Имеют моторный привод, что позволяет осуществлять дистанционное управление.

Выдвижное исполнение:

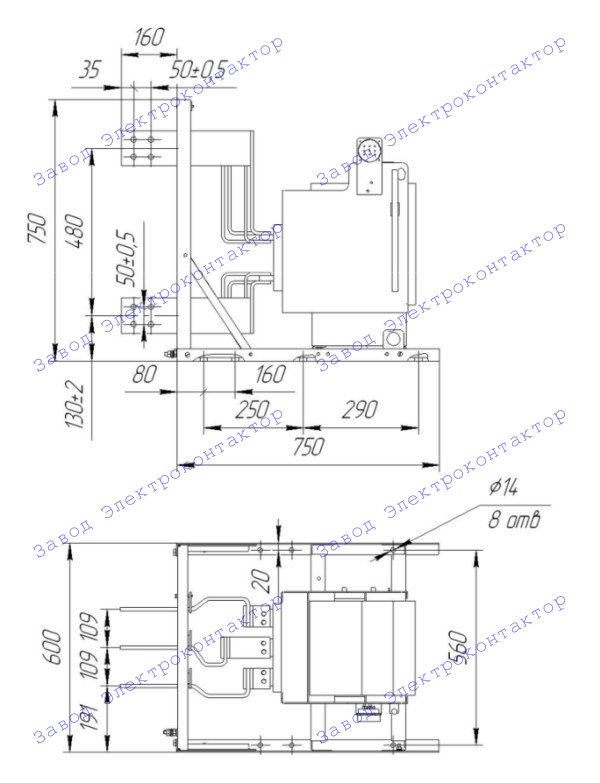

Внешний вид, габаритные, установочные и присоединительные размеры:

ВНИМАНИЕ: Уважаемые покупатели, будте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров, либо на Заводе изготовителе.

Гарантийные обязательства распространяются только на оригинальную продукцию завода.

Купить Выключатель Э25В 2500А можно обратившись по телефонам (343) 383-33-33, 319-54-69, 319-50-03, 345-54-69 или по электронной почте info@elektrokontaktor.ru

454010, РФ, г. Челябинск, ул. Енисейская, 75-б
Почтовый адрес: 454010, г. Челябинск, а/я 2167
Мы работаем по будням с 08:30 до 17:30

ЗВОНИТЕ! (343) 383-33-33, 319-54-69, 319-50-03, 345-54-69
ПИШИТЕ! info@elektrokontaktor.ru

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

При копировании и последующем использовании материалов, размещенных на сайте, ссылка на сайт www.elektrokontaktor.ru обязательна.

Политика конфиденциальности Соглашение об использовании сайта

Выключатель автоматический ВА-45 3200/2500 3P 80кА выкатной EKF PROxima

Автоматические выключатели серии BA-45 EKF PROxima являются воздушными выключателями с механизмом свободного расцепления и оперирования контактами посредством механизма с пружинным накопителем энергии. Конструктивно выключатель выполнен в виде механической конструкции, смонтированной на жесткой раме.Основные органы управления и индикации выведены на лицевую панель.Полный набор аксессуаров для расширения функций.

Читать еще:  Габаритные размеры выключателя открытой установки

270 987 руб.

Цена за розничную
упаковку

270 987 руб.

361 315 руб.

270 987 руб.

  • Характеристики
  • Преимущества
  • Описание
  • Применение
  • Документация
  • Обучение
  • Отзывы

Выключатель автоматический ВА-45 3200/2500 3P 80кА выкатной EKF PROxima

Характеристики
Статус:Регулярная
Номин. откл. способность Icu, при 400 В, 50 Г, кА100
Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА100
Номинальный ток, А2500
Количество полюсов3
Диапазон уставки тока расцепления, А1000. 2500
Номин. напряжение, В400. 690
Подходит для монтажа на DIN-рейку (с Ω-профилем)Нет
Встроенная защита от замыканий на землюДа
Моторный привод опциональноНет
С расцепителем минимального напряженияДа
Количество вспомогат. нормально разомкнутых (НО) контактов
Конструкция прибораВыдвижное/выкатное устройство
Срок службы, лет10
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А10000. 200000
СерияPROxima
Крепление на DIN рейкуНет
Есть штрихкод на каждой штуке товараДа
Тип элемента управленияКнопка нажимная
Диапазон краткосрочной задержки расцепителя короткого замыкания, А10000. 25000
Возможность установки индикатора отключенияДа
Количество вспомогат. нормально замкнутых (НЗ) контактов
Тип подключения силовой электрич. цепиБолтовое соединение
Моторный привод встроенныйДа
Вид подключения главной электрич. цепиЗадняя сторона
Номин. отключающая способность по ГОСТ IEC 60898-1, кА100
Степень защиты (IP)IP30
Количество вспомогат. переключающих контактов4
Гарантийный срок эксплуатации, лет7
Комплектное устройство с утройством защитыДа
Преимущества

Дополнительные контакты в базовой комплектации

Стационарное и выкатное исполнение

Независимый расцепитель в базовой комплектации

Серебросодержащие композитные напайки с вольфрамом на главных контактах

Катушки включения/отключения в базовой комплектации

Ручное и дистанционное управление ModBus под заказ

Микропроцессорный расцепитель с селективной программируемой защитой

Сборка отсутствующей конфигурации на заказ

Читать еще:  Валери выключатель 1кл сп бел

Электропривод в базовой комплектации

Токоведущие части из электротехнической меди

Присоединительные шины из электротехнической меди с покрытием серебром

Описание

Автоматические выключатели серии BA-45 EKF PROxima являются воздушными выключателями с механизмом свободного расцепления и оперирования контактами посредством механизма с пружинным накопителем энергии. Конструктивно выключатель выполнен в виде механической конструкции, смонтированной на жесткой раме.Основные органы управления и индикации выведены на лицевую панель.Полный набор аксессуаров для расширения функций.

Применение

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
Применяется:
• для защиты цепей электродвигателей;
• защиты отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• дистанционные коммутации электрооборудования;
• в схемах диспетчеризации и энергосбережения.

Автоматические выключатели ВА-45/3200 EKF

Ассортимент:

ВА-45 3200/2000А 3P 80кА

На заказ

Цена: 189 431,98 pуб.

» alt=»»>

ВА-45 3200/2500А 3P 80кА

На заказ

Цена: 198 452,54 pуб.

» alt=»»>

ВА-45 3200/2900А 3P 80кА

На заказ

Цена: 192 271,30 pуб.

» alt=»»>

Силовой автоматический выключатель ВА-45/3200 предназначен для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690 В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени. Автоматы ВА-45 EKF оборудованы микропроцессорным управлением на номинальные токи от 630 до 5000 А. Микропроцессорные блоки защиты и управления позволяют информировать оператора, о состоянии нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов. Выключатели предназначены для монтажа в распределительные шкафы, в том числе в выкатных ячейках шкафов (выдвижное исполнение).Специальные исполнения выключателей предназначены для применения в электроустановках морских судов.

Читать еще:  Удлинить провода для выключателя

Преимущества:

1. Полный номенклатурный ряд аппаратов — до 5000 А;
2. Селективная программируемая защита;
3. Коммутационная способность до 100 кА;
4. Гарантийные обязательства составляют 5 лет.

Фотогалерея

ХарактеристикаЗначение
.
Номинальное рабочее напряжение Ue, В:690
Номинальное напряжение изоляции Ui, B:1000
Номинальное импульсное напряжение Uimp, kB:1200
Соответствуют стандартам:ГОСТ Р50030.2-99 (МЭК 60947-98), ТУ 3422-004-70039908-2007
Номинальная частота, Гц:50
Предельная отключающая способность 220/380/440/500/690 В lcu, kA:100/65
Электрическая износостойкость, циклов В-О, не менее:500
Номинальная рабочая отключающая способность 220/380/440/500/690 В lcs, kA:80/65
Механическая износостойкость, циклов В-О, не менее:10000
Кратковременно выдерживаемый ток (1c) lcw, kA:80/50
Номинальная включающая способность на короткое замыкание 220/380/440/500/690 В lсm, kA:220/143
Рабочая температура, C:от -5 до +40
Тип электронного расцепителя:электронный
Степень защиты:IP30
Исполнение:выкатной
Габаритные размеры ВхГхШ:432х461х375
Категория применения:В
Количество полюсов, Р:3
..
Номинальный ток расцепителя In, А:2000
..
Номинальный ток расцепителя In, А:2500
..
Номинальный ток расцепителя In, А:2900
  • Сертификат ВА-45[122.99 КБ]
  • Силовые автоматические выключатели
  • Большинство электросетей, функционирующих на сегодняшний день в России, испытывают огромные нагрузки и работают, что называется, на пределе своих возможностей. Дело в том, что они проектировались и создавались в те времена, когда даже предположить было сложно, что к ним будет подключаться такое количество различных устройств, начиная от мощного промышленного оборудования и заканчивая множеством бытовых электроприборов. Для того чтобы в случае возникновения перегрузок избежать аварий, чреватых очень серьезными последствиями, используются силовые автоматические выключатели.
