Печатные платы для сенсорных выключателей

Разработка сенсорного Z-Wave выключателя на аккумуляторе со светящимися кнопками


Второй год я разрабатываю свой уникальный Z-Wave выключатель с сенсорными кнопками, который удовлетворит меня по функционалу, дизайну и стоимости изготовления.
С самого начала была цель сделать 4-х кнопочный выключатель на аккумуляторе размера 80х80 мм максимально тонким, сенсорные кнопки должны быть большие и при касании светиться целиком, а не только небольшой кружочек, как у всех. В итоге получился стильный тонкий выключатель, способный управлять любыми устройствами умного дома.
Во время разработки я решал множество задач по схемотехнике, дизайну корпуса и выбору материалов. Особенно интересным является создание самой сенсорной кнопки, которая светится целиком, но обо всем по порядку.

  • Функционал
  • Дизайн корпуса
  • Разработка печатной платы
  • Изучение рассеивателей света
  • Подбор материалов рассеивателя
  • Использование

Видео работы сенсорного выключателя в конце.

Функционал

Требовались следующие возможности выключателя:

  • Включать/выключать свет
  • Регулировать яркость освещения

4 кнопки управляют 2-мя группами освещения. Верхние кнопки при удержании плавно увеличивают яркость, при коротком нажатии включают свет. Нижние кнопки при удержании плавно уменьшают яркость, при коротком нажатии выключают свет.

TODO
Сделать, чтобы каждая кнопка работала в режиме переключения, нажал — вкл, нажал — выкл. Это позволит управлять 4-мя группами освещения.

Дизайн корпуса

Мне понравилась идея с 4-мя большими сенсорными кнопками компании Basalte, и я решил развить её в своем направлении.

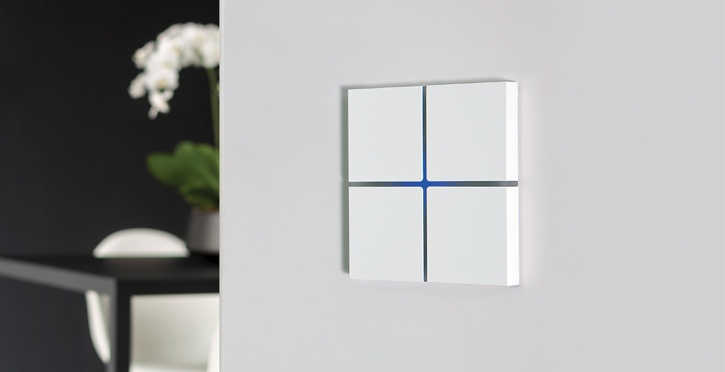

Рис. 1 — KNX выключатель Basalte

Я хотел, чтобы при касании кнопка светилась сама целиком, а не отдельный светодиод. Поэтому корпус представляет из себя узкую рамку с вырезами для 4-х сенсорных кнопок. Продуманы замочки для крепления задней крышки и углубления для установки магнитов. Крепежная пластинка приклеивается к стене на двухстороннюю клейкую ленту и к ней уже крепится сам выключатель с помощью магнитов. Удобно использовать выключатель как переносной пульт и удобно заряжать аккумулятор.

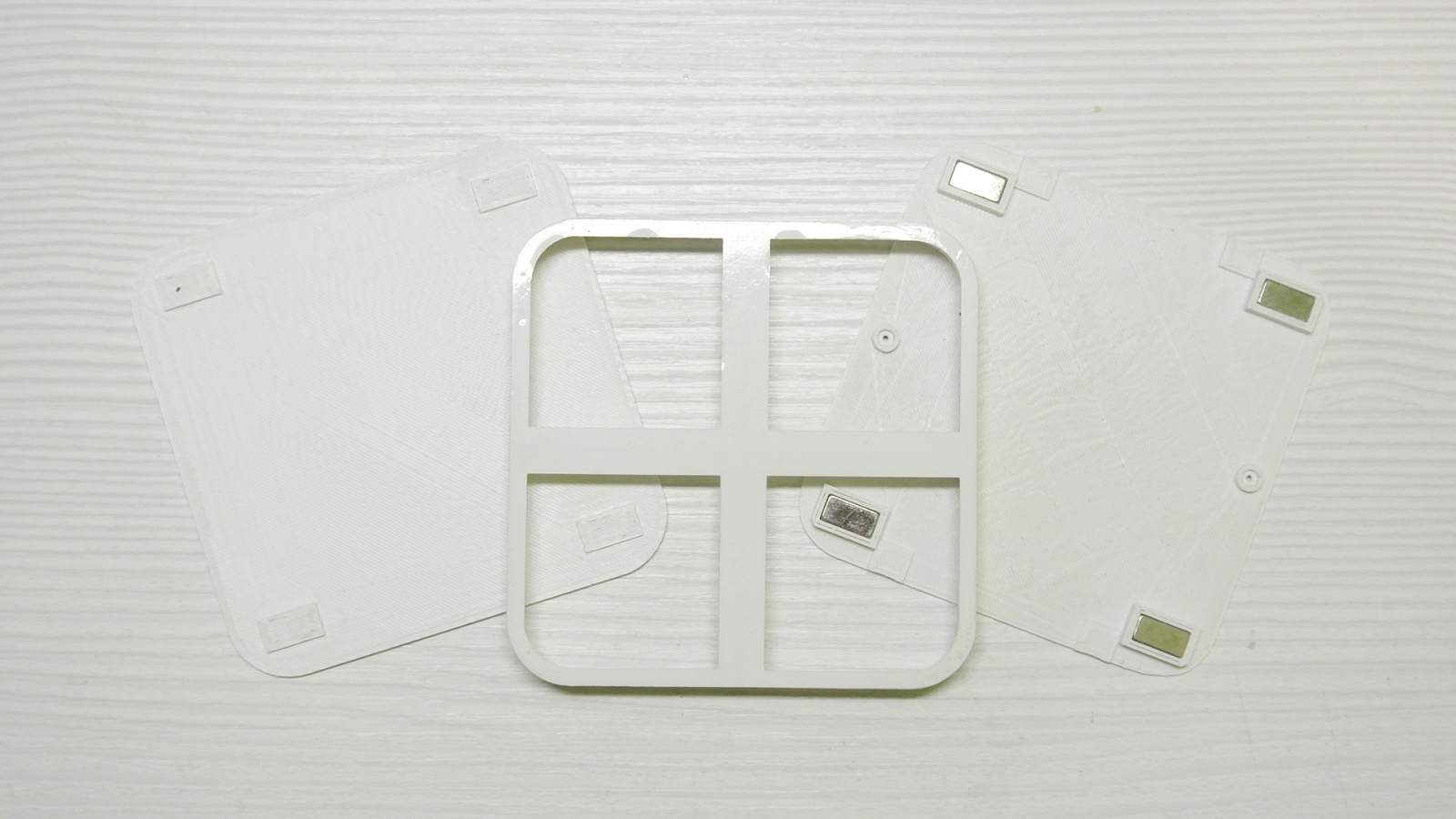

Рис. 2 — Корпус сенсорного выключателя

Все детали корпуса разработаны в Blender и распечатаны на 3D принтере белым ABS пластиком.

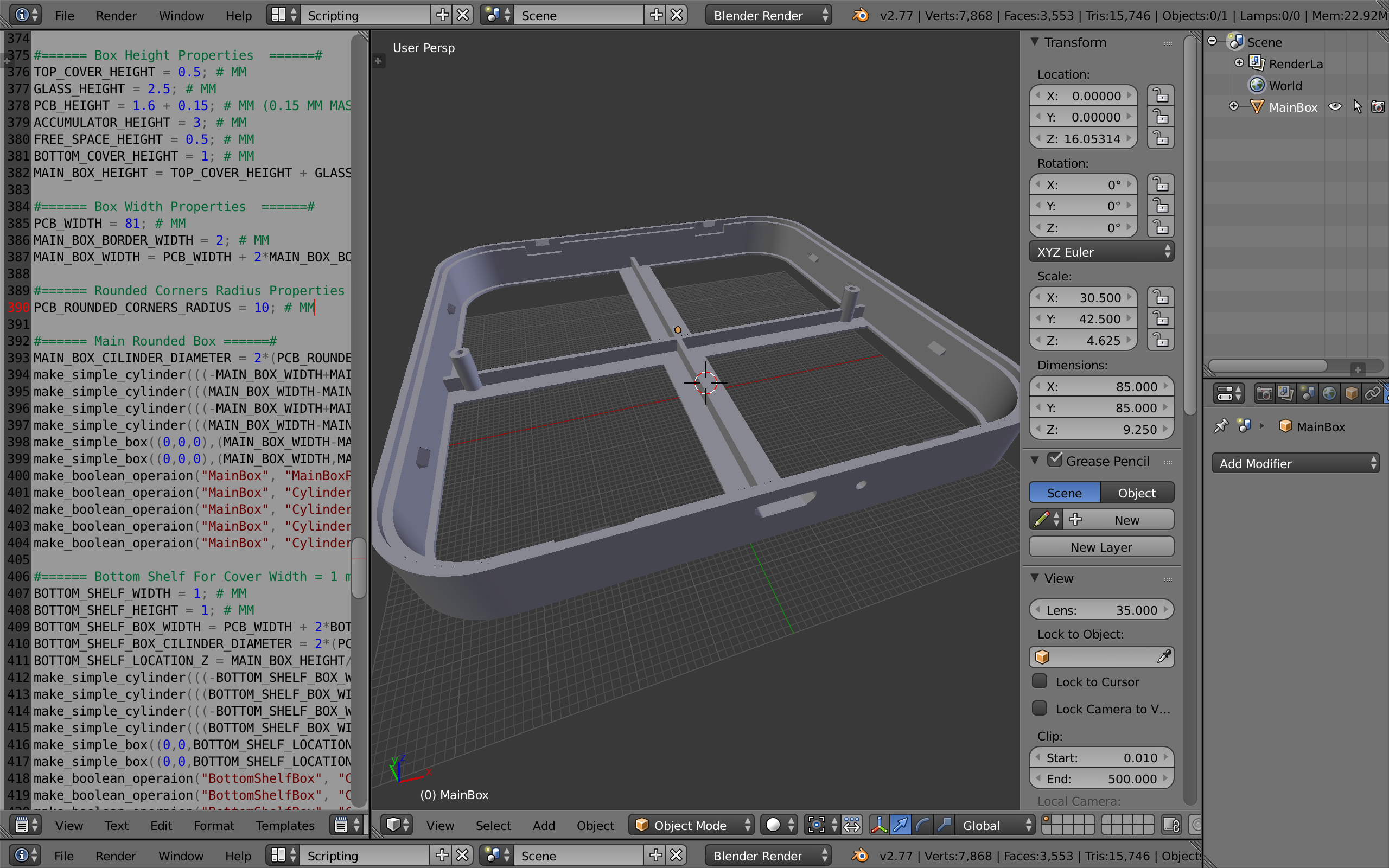

Рис. 3 — Разработка корпуса сенсорного выключателя в Blender

Разработка печатной платы

Печатная плата разработана в Proteus. Это вторая версия, в ней используется одна сенсорная микросхема TTP224 на 4 канала. В первой версии использовалось 4 шт. одноканальных TTP223, разницы в работе никакой, но при использовании TTP224 меньше компонентов паять.

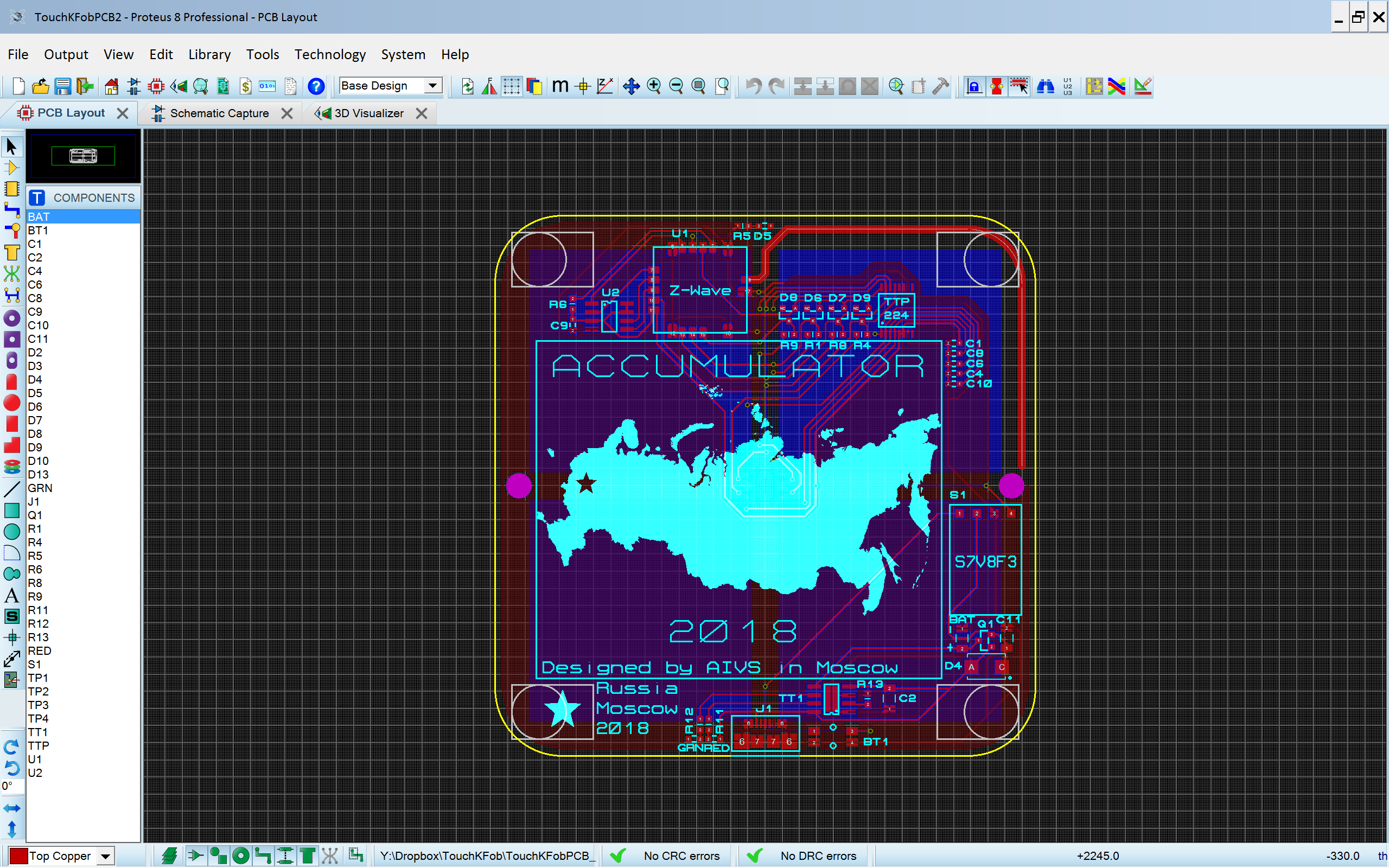

Рис. 4 — Разработка печатной платы сенсорного выключателя в Proteus

Главными компонентами на плате являются:

  1. Z-Wave радио чип
  2. Аккумулятор Robiton 800мАч
  3. 3.3V Step-Up/Step-Down Voltage Regulator S7V8F3
  4. Микросхема заряда аккумулятора TP4056
  5. Схема переключения питания с аккумулятора на USB
  6. Кнопка калибровки
  7. Микросхема сенсорных кнопок TTP224

Z-Wave чип работает в диапазоне 2.7В — 3.6В, аккумулятор выдает до 4.7В, поэтому я использовал повышающе-понижающий преобразователь 3.3В Pololu S7V8F3. Для заряда аккумулятора использовал дешевую и многим известную микросхему TP4056, ток заряда настроил на половину емкости аккумулятора 400мА. При подключении зарядки, питание устройства переключается на USB и аккумулятор спокойно заряжается, схема переключения питания реализована на одном транзисторе и диоде. Кнопка при нажатии сбрасывает питание регулятора и вся схема перезагружается, это нужно для калибровки TTP224. На лицевой части платы находятся 4 площадки сенсорных кнопок размером 40х40 мм и 4 светодиода. Производство заказано в Seeedstudio, качеством и ценой очень доволен.

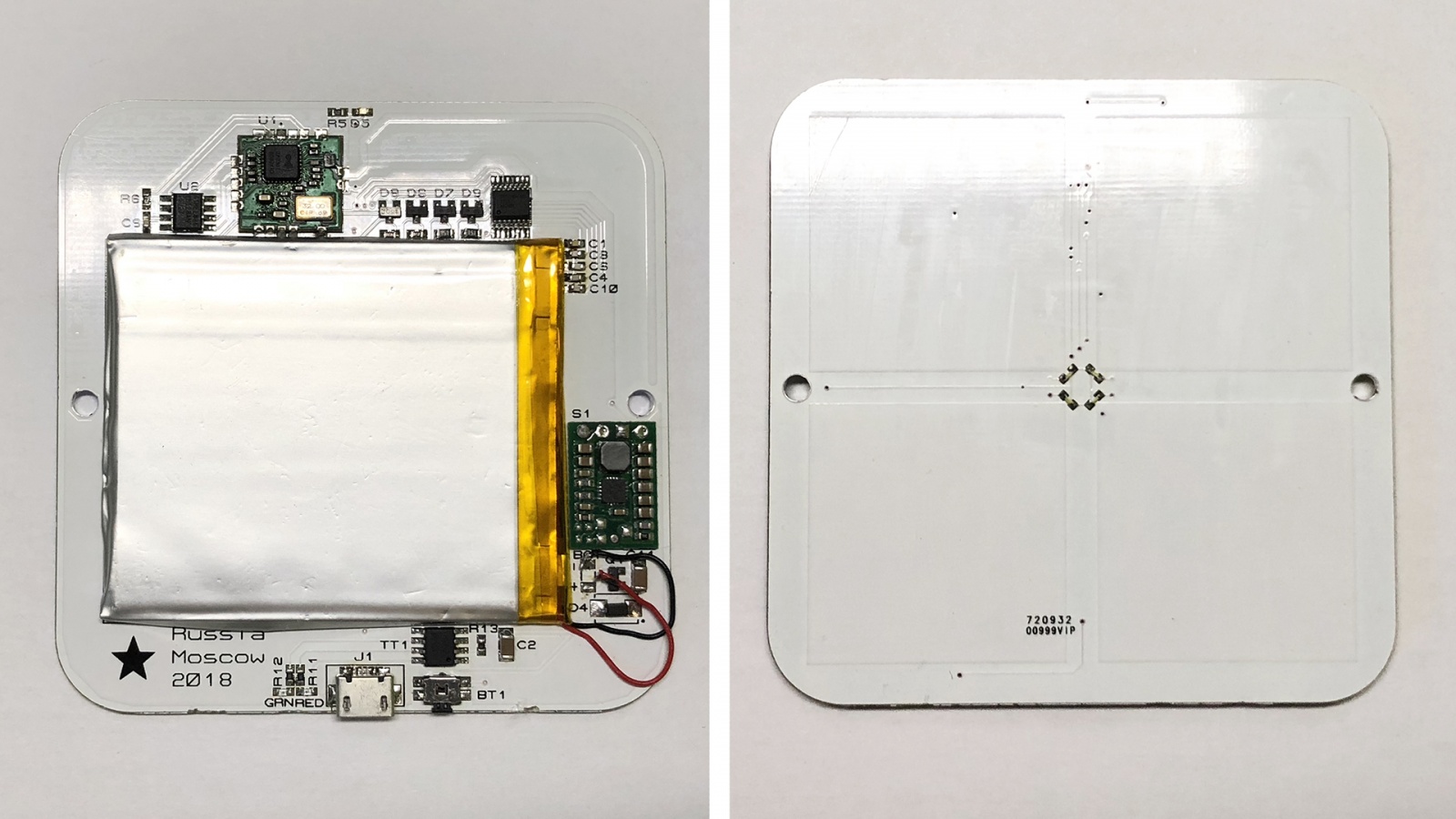

Рис. 5 — Плата сенсорного выключателя

Самым главным компонентом в сенсорном выключателе является контроллер сенсорной кнопки. Я провел тестирование 3-х контроллеров и у каждого оказались, как плюсы, так и минусы. Результаты тестирования 3-х контроллеров сенсорных кнопок:

TTP224
Плюсы: Дешевый, на текстолите с одной стороны могут быть площадки сенсоров, на обратной стороне другие компоненты, не нужна земля под площадкой сенсора для защиты от помех. Настройка выходного сигнала: высокий/низкий уровень, настройка режима кнопки: переключение/включение. 4 канала.
Минусы: Плохо работает сквозь оргстекло более 3 мм и еще хуже если на стекло наклеена пленка, не реагирует на небольшое касание, только нажатие всей подушечкой пальца, даже с настроенной максимальной чувствительностью (Cs = 1pF, диапазон 0-50pF, чем меньше, тем чувствительнее). Скорее всего не подходит для коммерческого использования, только DIY.


Рис. 6 — TTP224 на готовой плате

AT42QT1011
Плюсы: Реагирует на небольшое касания сквозь 3 мм (и больше) оргстекло, если настроить чувствительность на среднем уровне (Cs = 22nF, диапазон 2-50nF, чем больше, тем чувствительнее). Защита от помех с помощью земли вокруг и под площадкой сенсоров, автоматически подстраивается под толщину стекла.
Минусы: Нужно использовать 2 текстолита, один для компонентов, второй для площадок сенсоров у которых с обратной стороны будет земля для защиты от помех. Выход только высокий уровень. 1 канал только.

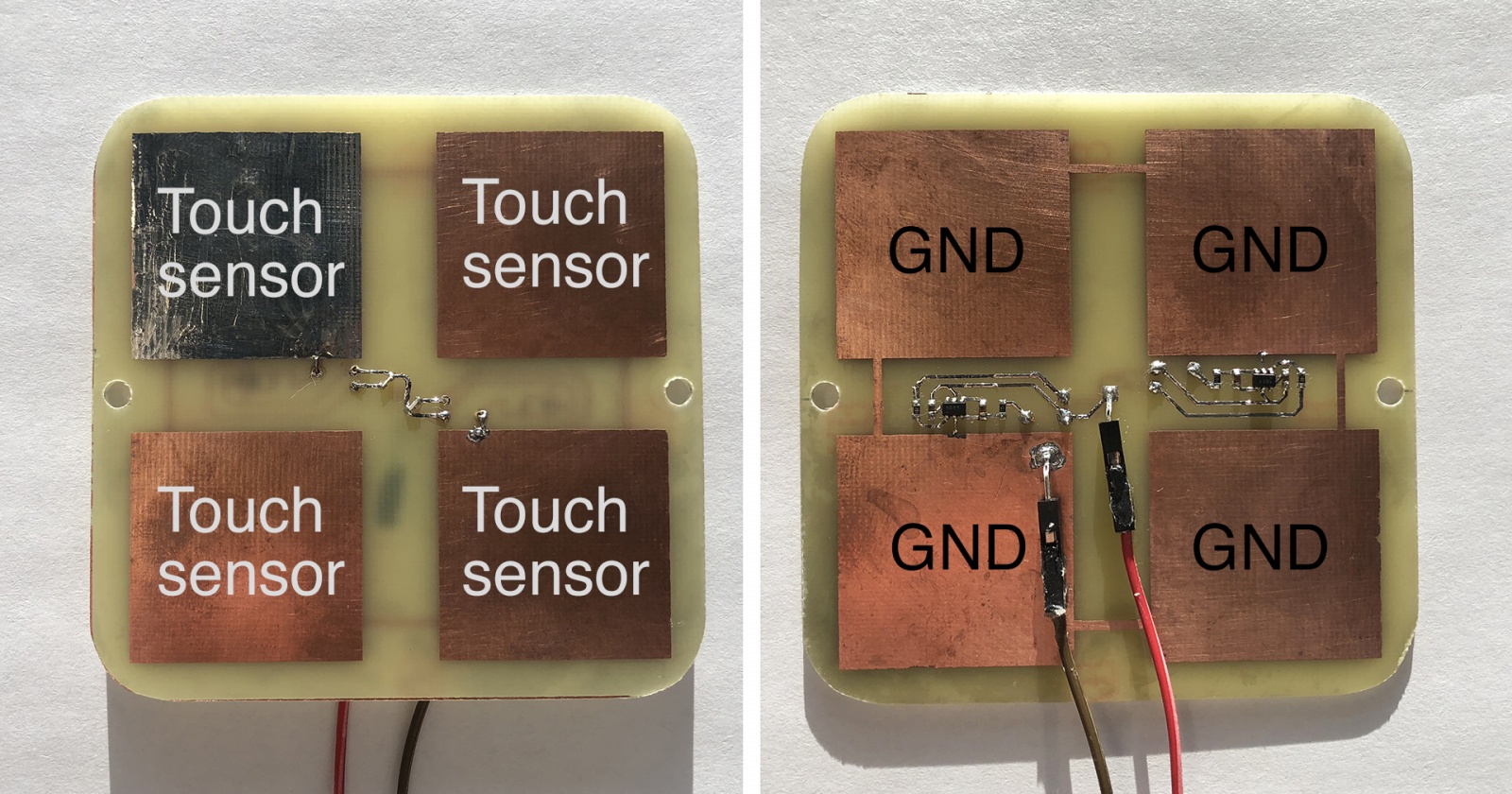

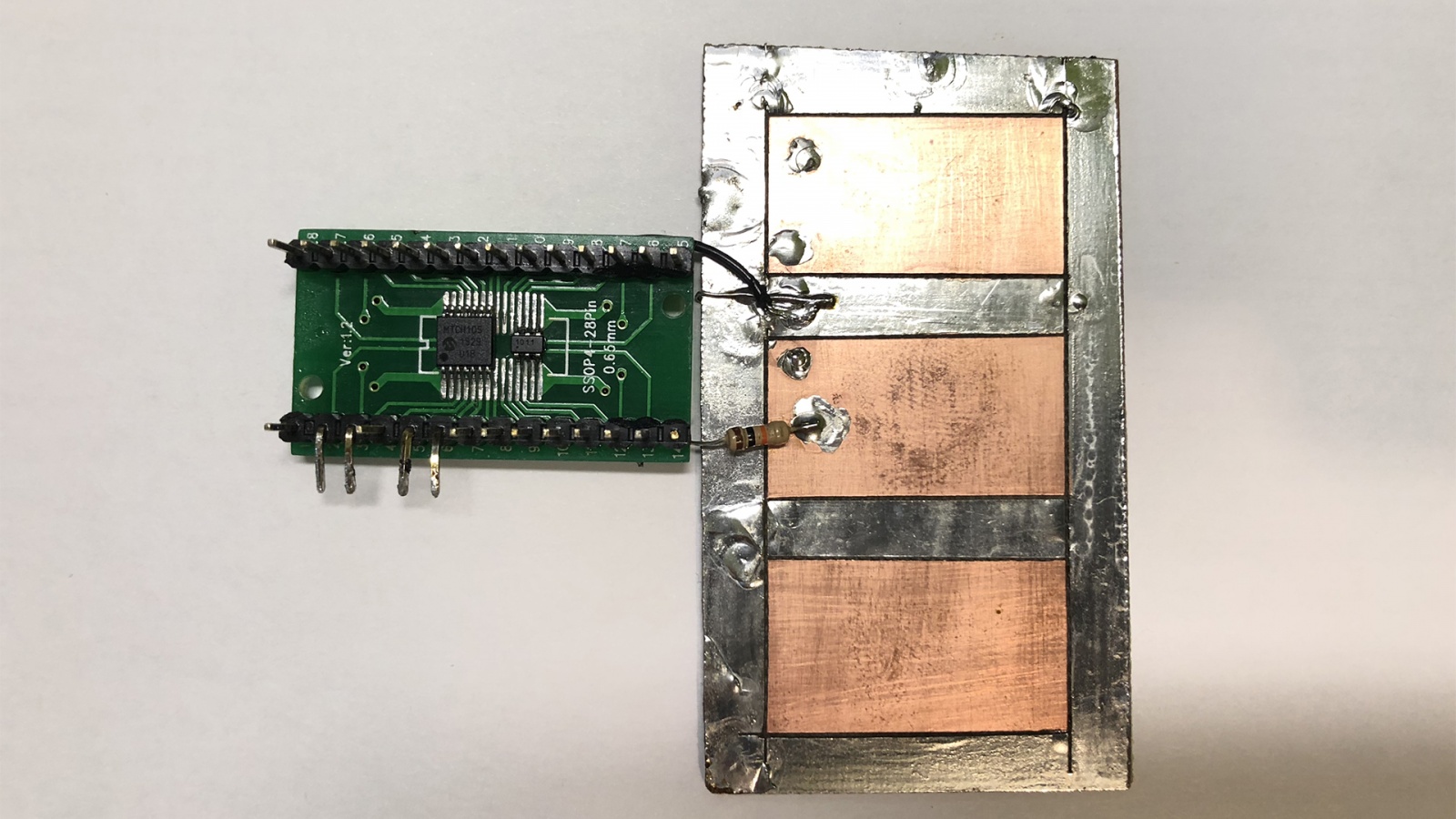

Рис. 7 — Тестовая плата AT42QT1011 с защитой от помех.

MTCH105
Плюсы: Реагирует на небольшое касания сквозь 3 мм (и больше) оргстекло. Защита от помех с помощью земли вокруг и под площадкой сенсоров, автоматически подстраивается под толщину стекла. 5 каналов.
Минусы: Долго реагирует на нажатие и долго понимает, что палец отпустили, порядка 0.5 секунд. Если удерживать палец на площадке сенсора, то через 9 секунд выключается светодиод, происходит калибровка. Сенсорную площадку требуется закрывать землей со всех сторон, в том числе и под площадкой, иначе срабатывает в любой точке касания текстолита.


Рис. 8 — MTCH105 на макетной плате

Выбрал TTP224 (4 канала), потому что на одном текстолите с одной стороны можно разместить все компоненты, а на другой стороне — площадки сенсоров. Пожертвовал немного чувствительностью, через 3 мм оргстекло срабатывает если коснуться целиком подушечкой пальца, хотя это можно трактовать, как защита от случайного касания :).

TODO
Изготовить выключатель с двумя текстолитами. В качестве сенсорной микросхемы использовать 4 шт. AT42QT1011. Добавить вибромотор и бузер.

Изучение рассеивателей света

Стояла задача — равномерно засветить площадку размером 40х40мм, которой касается палец. Из-за ограничений размера корпуса, получилось впихнуть только по одному светодиоду для каждой площадки.
Я изучил устройство нескольких сенсорных выключателей: Livolo, Vitrum, HTTM touch button. В каждом использовался свой подход к равномерному рассеиванию света.

Vitrum

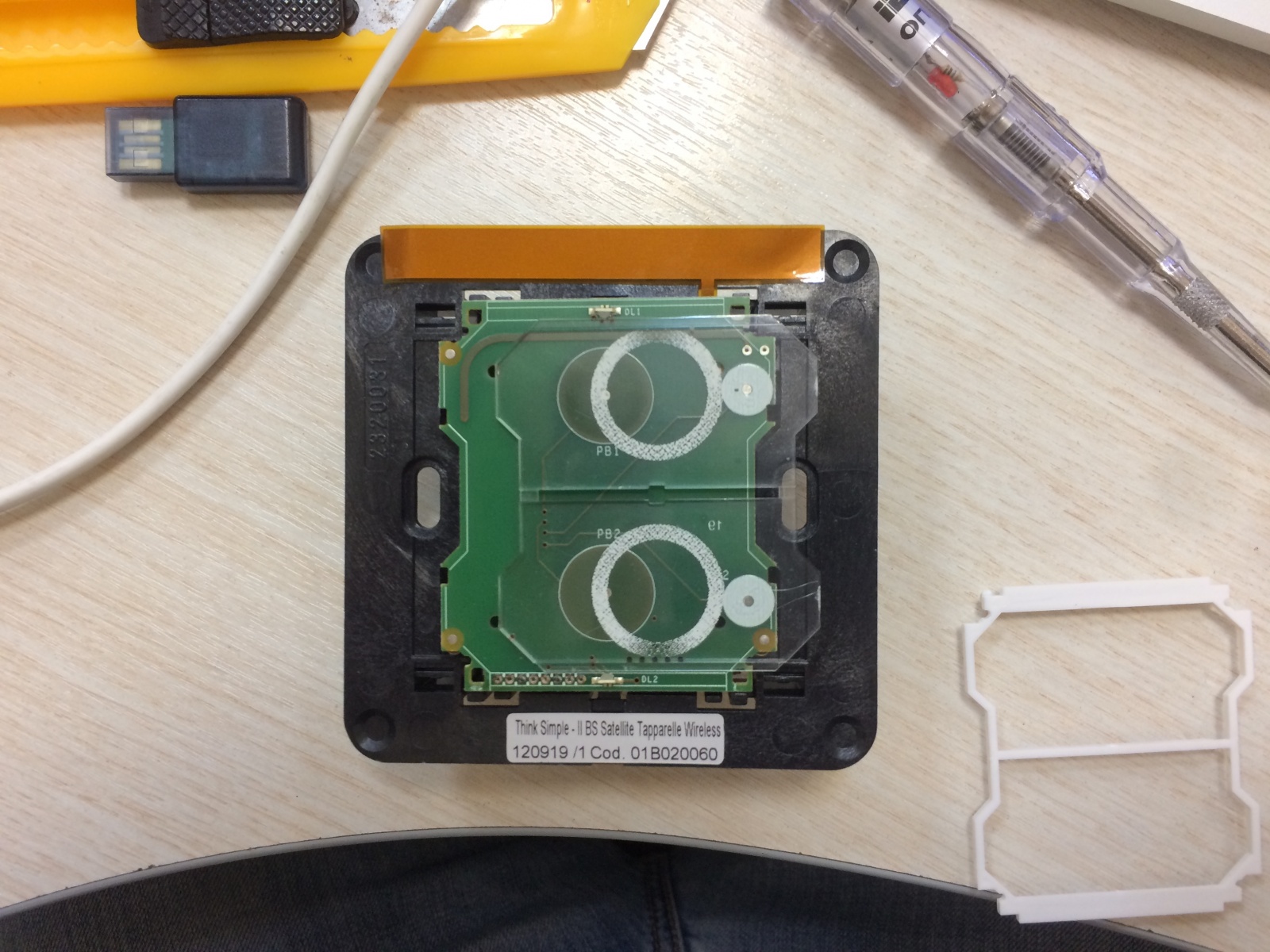

Итальянский Z-Wave выключатель с дорогим декоративным стеклом. Отражатель-рассеиватель реализован следующим образом: на прозрачном оргстекле нарисован обод светоотражающей краской, сбоку подсвеченный одним светодиодом. Со стороны светодиода краски меньше нанесено, тем самым достигается равномерное свечение по всему ободу. Сверху устанавливается декоративное стекло.

Рис. 9 — Рисунок светоотражающего обода на оргстекле

Livolo
Бюджетный китайский сенсорный выключатель. На плате располагается 2 светодиода: красный и синий, светодиоды светят внутрь замутненного полупрозрачного пластика, из-за частых преломлений света внутри получается равномерное свечение всей поверхности, на текстолит нанесена светоотражающая краска.

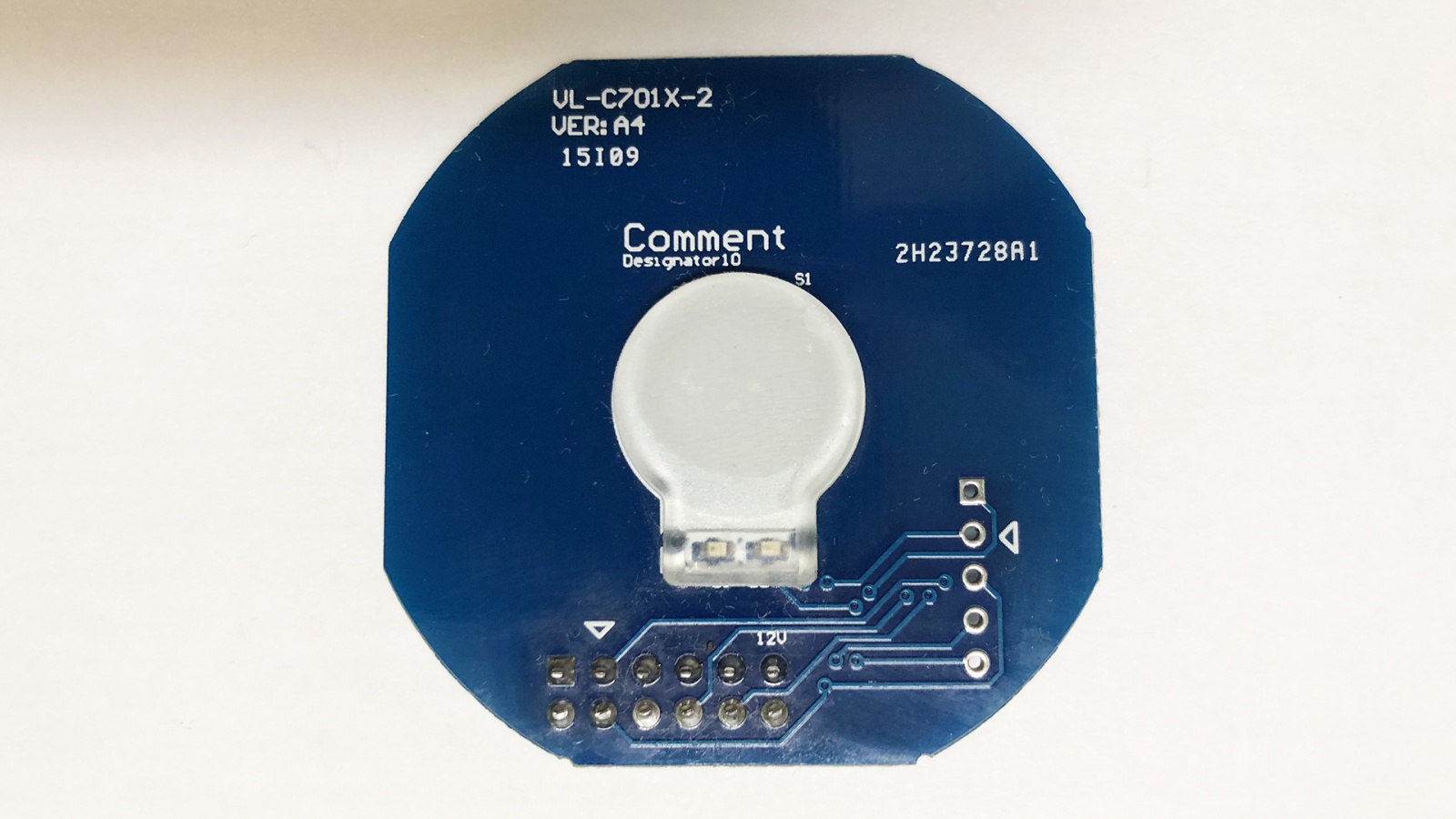

Рис. 10 — Сенсорная часть выключателя Livolo

HTTM — HelTec Touch Model
Готовый сенсорный модуль с Noname микросхемой. Отражатель-рассеиватель состоит из 3-х частей: текстолит с луженой площадкой, оргстекло для торцевой подсветки с множеством микроямок, белая мутная пленка.

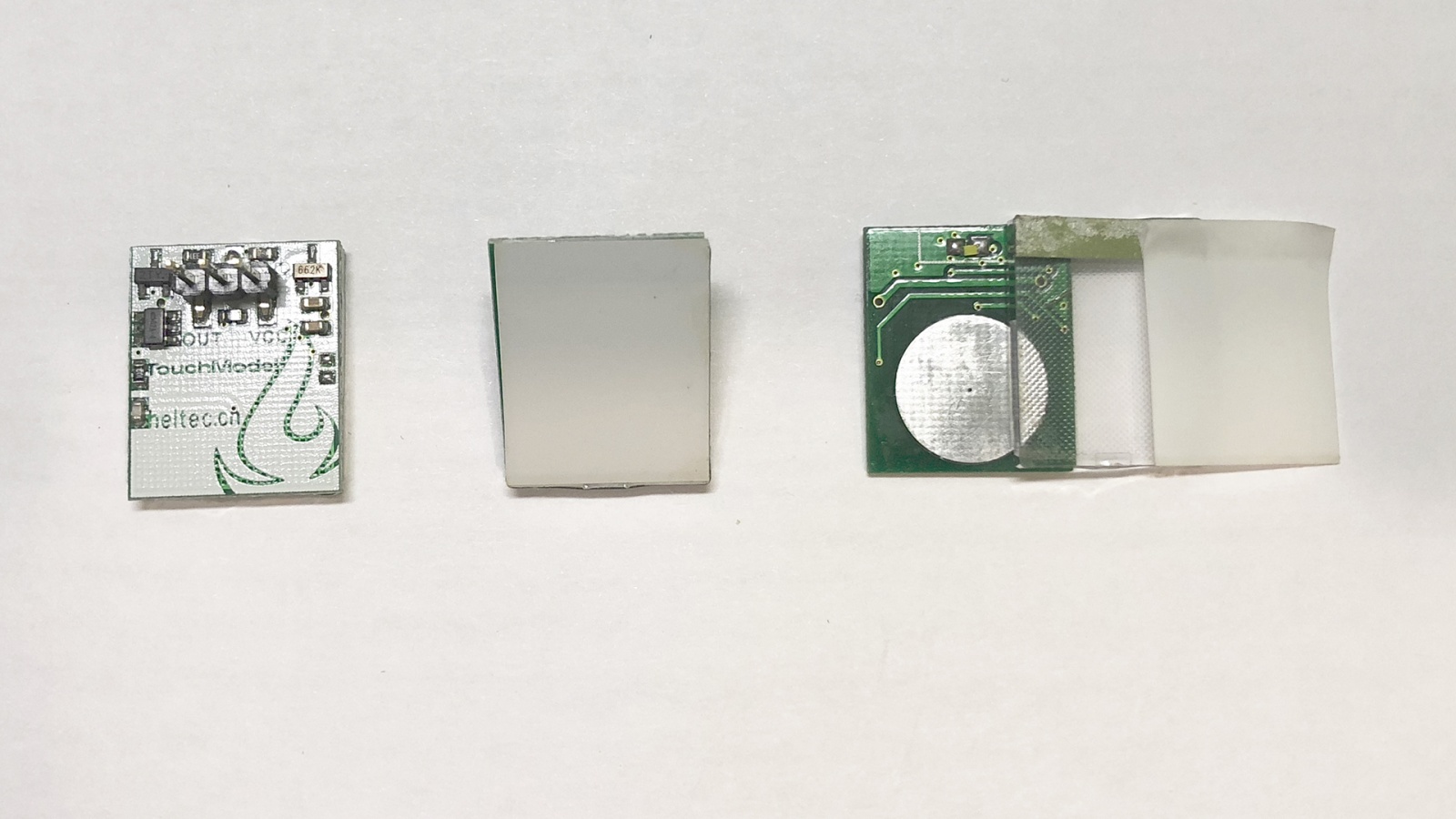

Рис. 10 — Разобранный сенсорный модуль HTTM

Подбор материалов рассеивателя

Рассеиватель из матового оргстекла
Обычное прозрачное 3 мм оргстекло обработал мелкой шкуркой с двух сторон для придания матовости. Такое оргстекло равномерно рассеивает свет по всей поверхности. Толщина материала позволяет комфортно работать с любой сенсорной микросхемой. Но на поверхности видны мелкие царапины, что влияет на эстетический вид.

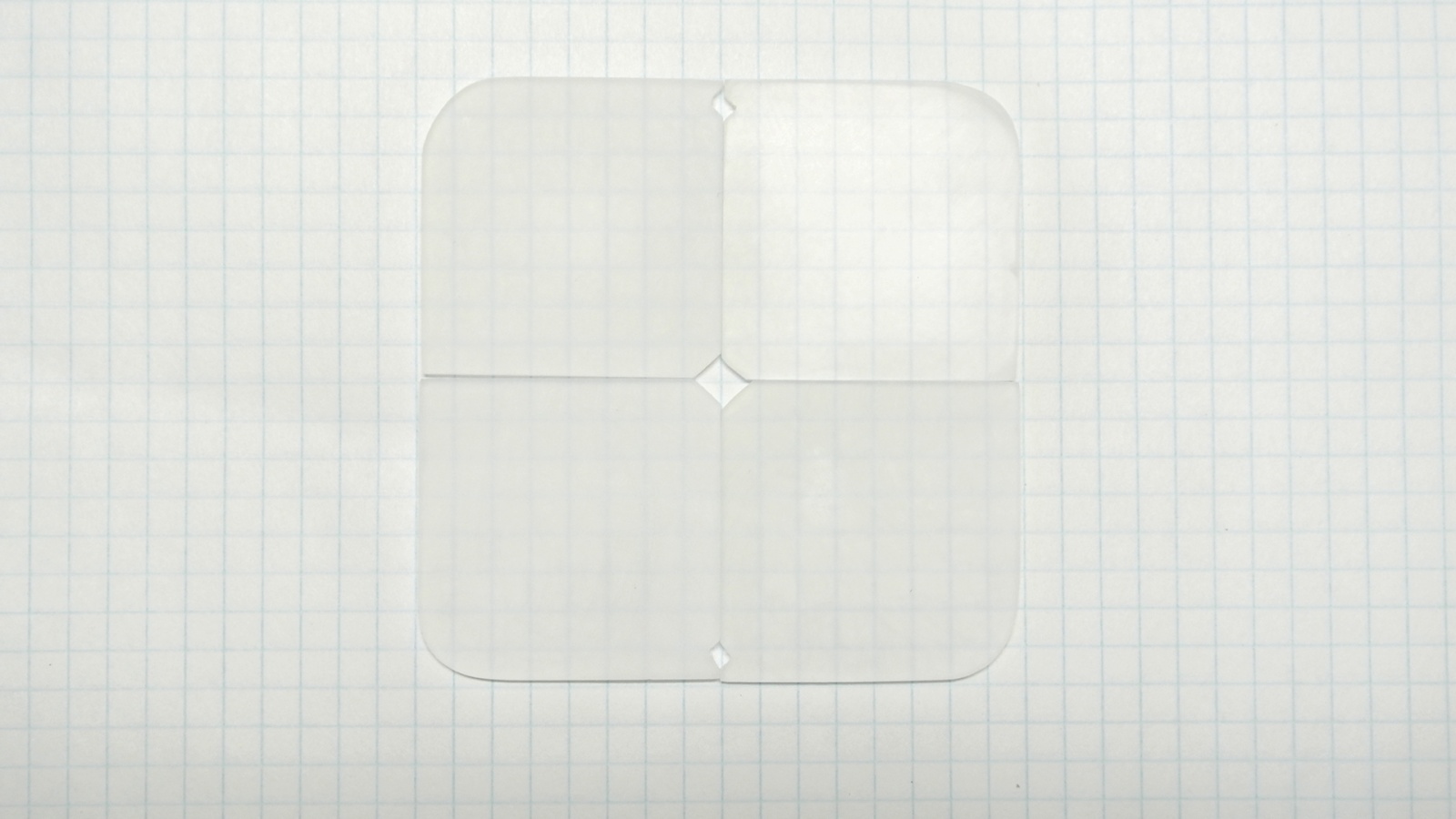

Рис. 11 — Матированное оргстекло

Рассеиватель из оргстекла для торцевой подсветки (LGP) и молочного оргстекла
Использовал 2 разных оргстекла толщиной по 2 мм, бутерброд из двух элементов получился 4 мм. Нижнее оргстекло для торцевой подсветки, благодаря нанесенным белым точкам, равномерно рассеивает свет по всей поверхности. Верхнее молочное оргстекло дает мягкое свечение и красивый вид, при этом яркость заметно ниже и увеличивается вес выключателя.

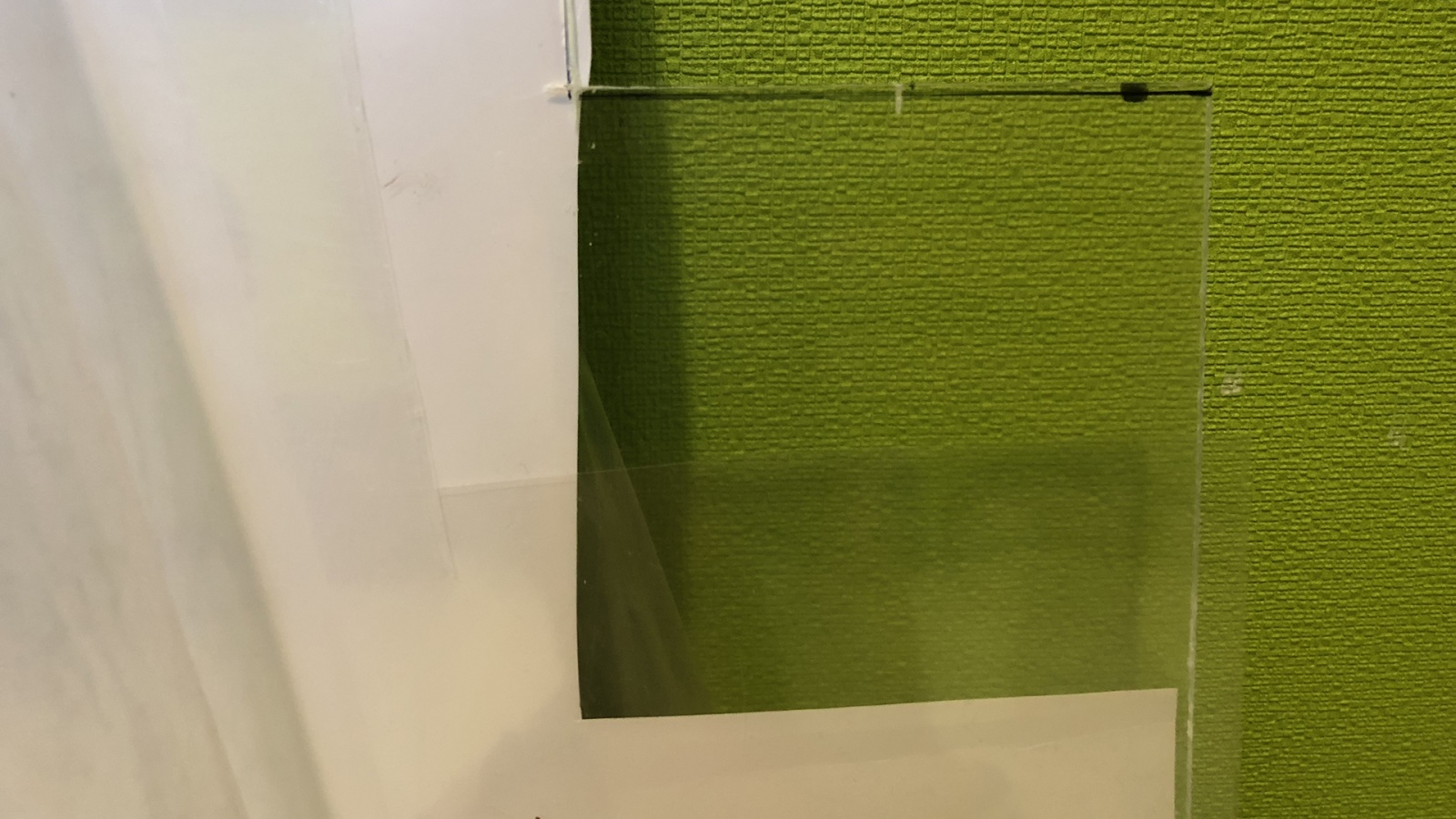

Рис. 12 — Оргстекло для торцевой подсветки и опаловое оргстекло

Панель лайтбокса от компании Ledison
Российская компания Ledison предоставила на тест панель от лайтбокса состоящую из 3-х компонентов: светоотражающая подложка, специальное светорассеивающее 3 мм оргстекло (на вид прозрачное, но внутри видна зернистая структура), прозрачная защитная пленка. Верхнюю пленку я заменил на матовую Oracal 8500 и получилось хорошее рассеивание. Но при работе с выключателем пленка выгляди не солидно, может поцарапаться и её трудно приклеить без пузырьков.

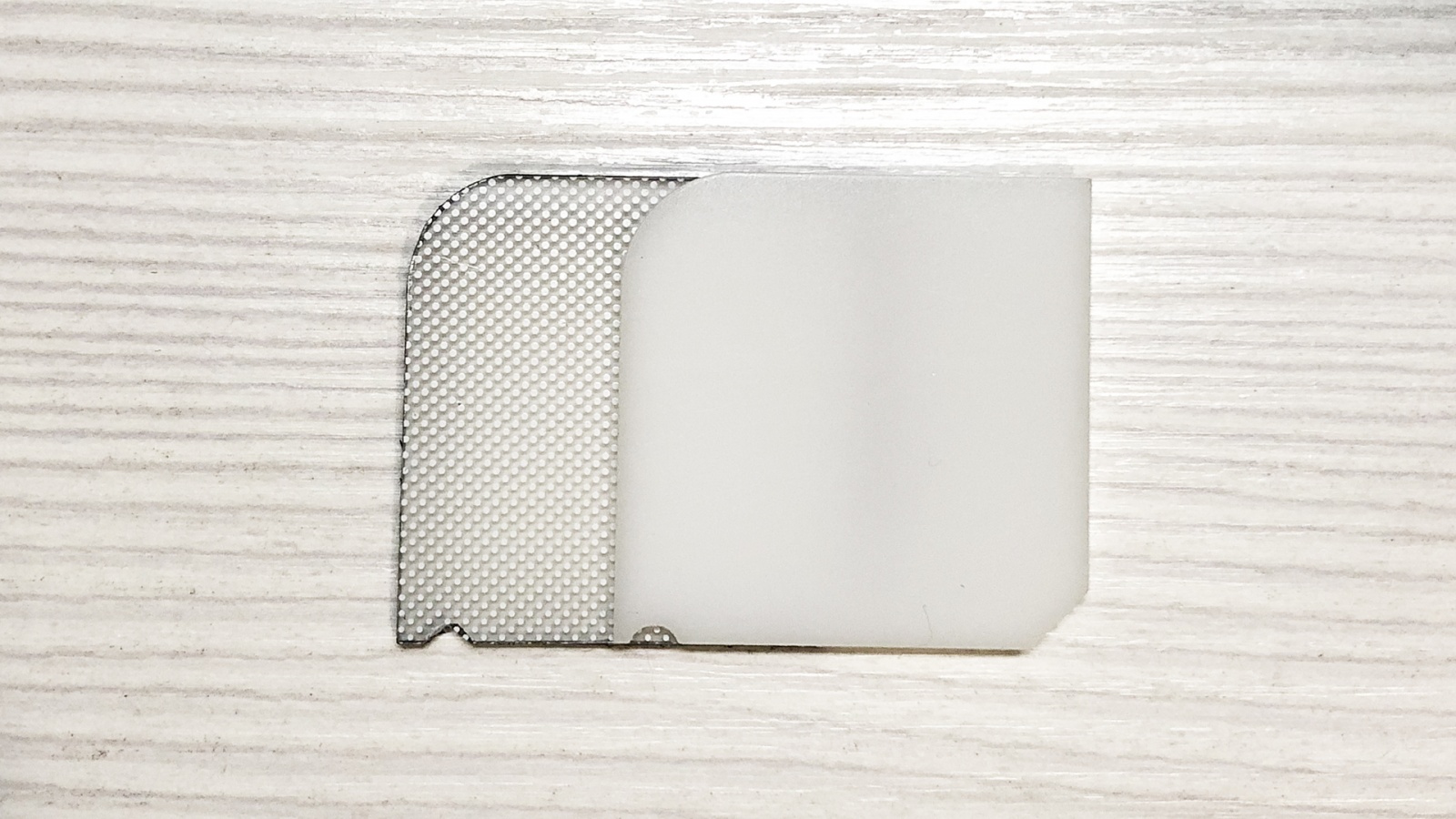

Рис. 13 — Бутерброд для лайтбокса от Ledison

После всех тестов в выключателе применил светоотражающую подложку от Ledison, а их оргстекло сделал матовым. На данный момент это лучший вариант для меня, и равномерно рассеивает, и яркость не снижена, и толщина подходящая.

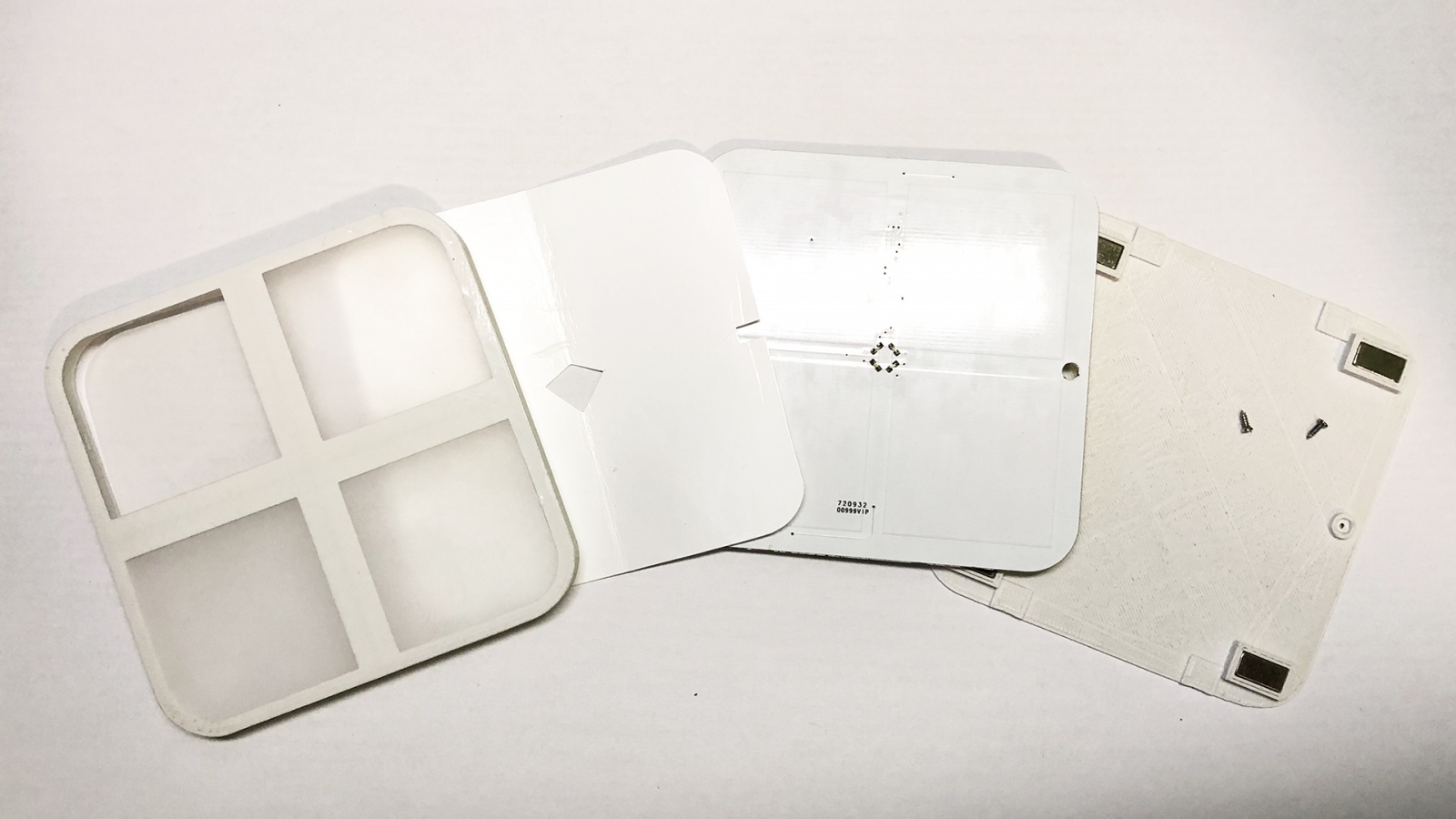

Рис. 14 — Корпус, плата и рассеиватель

Использование

Первые тестовые версии выключателей я изготовил 2 года назад и имею уже опыт их использования, один установлен около санузла на высоте 120 см и удобен для детей, второй располагается около кровати и управляет ночником, люстрой и LED подсветкой. Т.к. все кнопки разделены перекрестием их легко нащупать в темноте и нажать нужную. Световой фидбэк точно говорит какая кнопка нажата. По сравнению с кнопочными выключателями минусов не обнаружил.

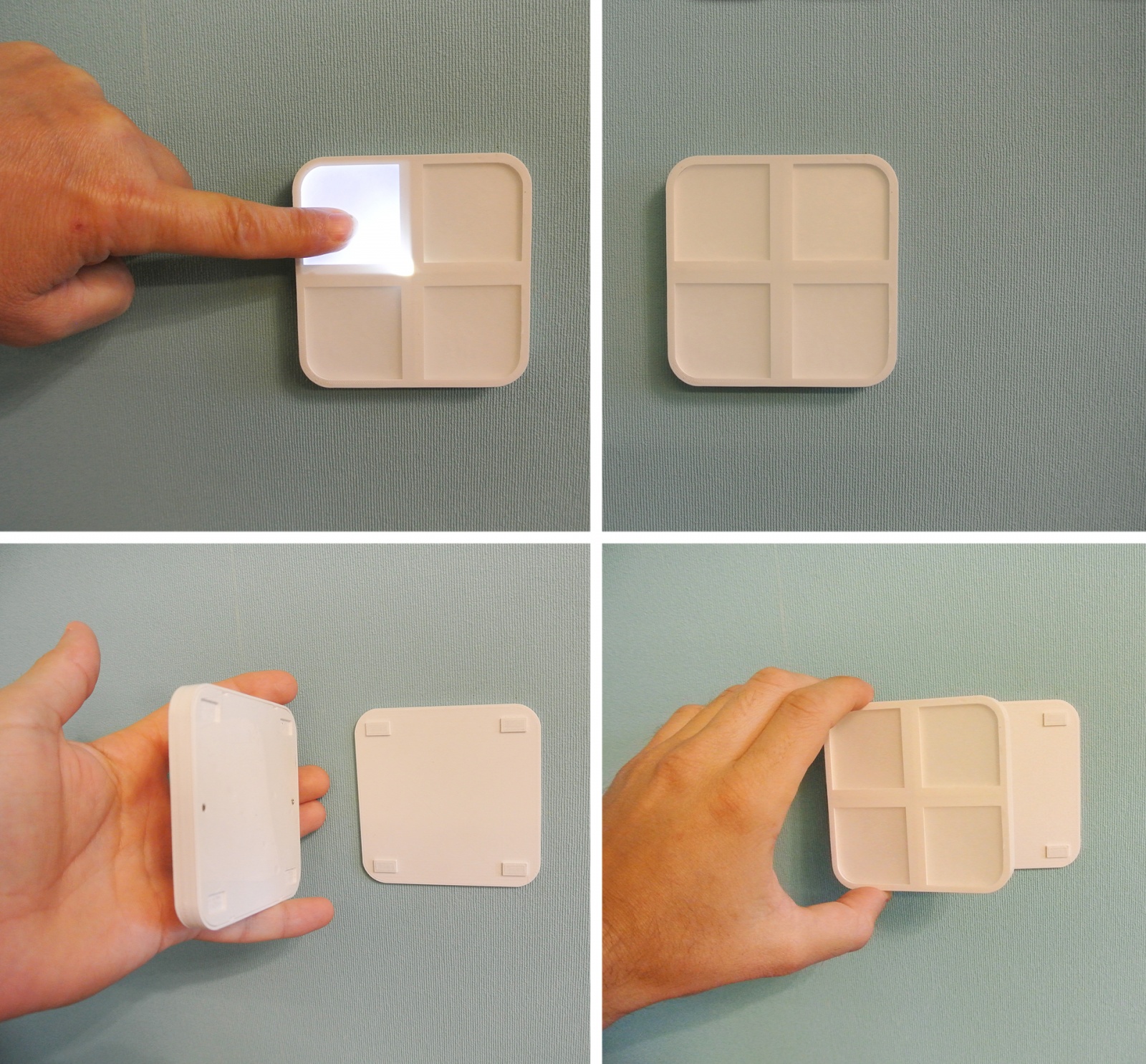

Рис. 15 — Сенсорный выключатель на аккумуляторе в деле

Заметил приятный побочный эффект, выключатель около кровати можно использовать для подсветки тумбы, если нажать на нижние кнопки.

Читать еще:  От чего отключается масляный выключатель

Сенсорные кнопки востребованы:

  • в системах управления медицинским оборудованием
  • в химической
  • фармацевтической
  • пищевой промышленности
  • в том числе в чистых помещениях, соответствующих стандарту ГОСТ ИСО 14644-4-2002
  • в запылённых условиях
  • в панелях управления лифтом
  • взамен или дополнительно к сенсорным панелям (например, в автоматах самообслуживания)
  • в панелях управления, встроенных над пассажирскими креслами самолётов, автобусов, поездов
  • взамен механическим кнопкам в щитах и пультах управления (например, тестомешалкой, CIP-мойкой, прибором сбора нефти, фасовочным автоматом или на пропускном пункте охраны)
  • в качестве аварийных кнопок вызова охраны
  • в туалетах электропоездов и пассажирских вагонах
  • в транспортных средствах
  • на учебных стендах для презентаций
  • в качестве дверного звонка
  • в саунах, душевых, бассейнах или на автомойках*

*Для помещений с повышенной влажностью рекомендуем сенсорные кнопки с пониженной чувствительностью. Они не реагируют на брызги, капли воды и конденсат.

Чувствительная поверхность кнопки генерирует электростатическое поле и реагирует на изменение емкости при попадании в поле тела, обладающего определенной диэлектрической проницаемостью.

Датчик настроен на касание руки человека. С целью устранения помех и ложного срабатывания, кнопка сканирует касание в течение короткого промежутка времени, соответствующего нормальной человеческой реакции при нажатии. При срабатывании кнопки происходит переключение выходного транзисторного ключа и, соответственно, изменение уровня выходного электрического сигнала.

Вокруг чувствительной поверхности кнопка производит свечение, при касании меняя цвет, например, с зеленого на красный или наоборот. Сенсорные кнопки НПК ТЕКО Челябинск включают модели с внешним переключением световой индикации, позволяющие отображать состояние цепи управления. В центре чувствительной поверхности, под прозрачным колпачком может быть размещена пиктограмма (примеры пиктограмм), указывающая на предназначение кнопки. Кнопка поставляется без пиктограммы.

Преимущества сенсорных кнопок перед механическими:

  • неограниченное количество срабатываний
  • современный и эстетичный дизайн
  • долговечная работа в условиях сильной запыленности и влаги
  • устойчивость к обработке агрессивными жидкостями
  • гигиеническое исполнение (допуск к пищевому и фармацевтическому производству)
  • световая индикация и возможность внешнего управления ею
  • дополнительные функциональные возможности
  • герметизация с уровнем IP68 со стороны чувствительной поверхности

Конструктивное исполнение

Стандартное исполнениеГигиеническое исполнение

Сенсорные кнопки выполнены из нержавеющей стали марки 12Х18Н10Т, удовлетворяющей гигиеническим требованиям.
Степень герметизации со стороны чувствительной поверхности – IP 68, со стороны задней заглушки – IP 67.
Диаметр отверстия под кнопку – 22 мм.

Конструкция состоит из 3-х сборных частей (не учитывая гайки и шайбы):

Функциональные варианты

Сенсорные кнопки выпускаются в пяти функциональных вариантах, повторяющих и расширяющих функции, присущие обычным механическим кнопкам.

Триггерный (KT-. ). Изменение выходного сигнала происходит при каждом касании кнопки, аналогично механической кнопке с фиксацией. При отключении напряжения питания и повторном включении кнопка переходит в ждущий режим.

Статический (KS-. ). Включение (активация) кнопки происходит при касании, а выключение при отпускании. Данный вариант является аналогом механическое кнопки без фиксации. Примечание: длительность активации кнопки ограничена 15 секундами, после чего кнопка автоматически переходит в выключенное состояние.

Комбинированный (KC-. ). Сочетает статический и триггерный варианты. Включение (активация) кнопки происходит при касании, если его длительность превышает 0,3с, а выключение при отпускании, аналогично статическому варианту. При двойном коротком касании (длительность первого касания не более 0,3с, интервал между касаниями не более 0,5с) кнопка включается по триггерному варианту и удерживает сигнал до следующего касания.

Пультовый (KP-. ). Включение (активация) приосходит касанием кнопки при наличии положительного напряжения на обоих входах сброса. Сброс (возврат в ждущий режим) осуществляется по пропаданию положительного напряжения на любом из входов сброса. Сбросовые воздействия имеют приоритет над включающими. Ждущий режим индицируется подсветкой 1, а при активном обе подсветки выключены.

Управление подсветкой

Рабочее состояние сенсорной кнопки разделяется на ждущий и активный режимы.

  • Ждущий режим отражает состояние кнопки после подачи напряжения питания и до момента касания.
  • Активный режим отражает состояние кнопки во время или после касания и исполнения процедуры, соответствующей выбранному функциональному варианту.

Доступны три варианта управления подсветкой: внутренний, частично-внешний и внешний.

  • В кнопках с внутренним управлением подсветкой (Kx-22xSx-xxA…) подсветка 1 включается сразу после подачи напряжения питания. При переходе в активный режим включается подсветка подсветка 2, подсветка ждущего режима отключается.
  • В кнопках с частично-внешним управлением подсветкой (Kx-22xSx-xxB…), подсветка ждущего режима (подсветка 1) включается после подачи напряжения питания, а для активации подсветки активного режима (подсветка 2) необходимо на вход управления подать положительное относительно минусового провода питания управляющее напряжение. Во время действия этого напряжения подсветка ждущего режима отключена.
  • В кнопках с внешним управлением подсветкой (Kx-22xSx-xxС…) управление подсветкой 1 и подсветкой 2 осуществляется внешними положительными относительно минусового провода питания управляющими напряжениями, подаваемыми на входы управления кнопки. При одновременной подаче управляющих напряжений включатся обе подсветки.

Примечание: для пультового варианта кнопки вышеописанное управление подсветкой недействительно.

Схемы подключения

Для каждого функционального варианта возможны следующие схемы подключения:

  • схемы с внутренним управлением подсветкой ждущего и активного режимов, PNP или NPN, нормально открытого или переключающего типа;
  • схемы с внешним управлением подсветкой активного режима, PNP или NPN, нормально открытого или переключающего типа;
  • схемы с внешним управлением подсветкой 1 и подсветкой 2, PNP или NPN, нормально открытого или переключающего типа.

Внутреннее управлением подсветкой (А).
Подсветка ждущего режима включается сразу после подачи напряжения питания. При касании кнопки включается подсветка активного режима, подсветка ждущего режима отключается.

Частично-внешнее управление подсветкой (В).
Подсветка ждущего режима включается после подачи напряжения питания, а для активации подсветки активного режима необходимо на вход управления подать управляющее напряжение. Во время действия этого напряжения подсветка ждущего режима отключена. Это удобная возможность индикации состояния других элементов, задействованных в цепи управления.

Внешнее управление подсветкой (С).
управление подсветкой осуществляется внешними управляющими напряжениями, подаваемыми на входы управления кнопки. При одновременной подаче управляющих напряжений включатся обе подсветки. Поэтому, при использовании полного внешнего управления подсветкой, пользователь должен самостоятельно разработать логику подачи сигналов для подсветки от внешних приборов.

Пример соединения пультовой и статической кнопок:

Сенсорные выключатели. Современные сенсорные выключатели — лучшие производители, виды, устройство и принцип работы (130 фото)

Современные технологии развиваются семимильными шагами, при этом затрагивая абсолютно любые аспекты жизни людей. В этот раз, речь пойдет о выключателях света с сенсорным управлением. Учитывая тот факт, что сенсорные технологии пришли к нам не так давно, они завоевали бешеную популярность.

Данное устройство является одним из составляющих системы «умный дом». У таких выключателей есть несколько предназначений, во-первых, после установки данного устройства, пользователи чувствуют более высокий уровень комфорта, нежели от механических выключателей. Во-вторых, сенсорные выключатели основаны на технологии продления срока службы осветительных приборов.

И наконец, такие выключатели имеют несравненный дизайн, а значит эстетическая привлекательность таких примочек преобладает над механическими аналогами. Фото видов сенсорного выключателя можно найти в сети, собственно, как и интернет-магазины с подобными товарами.

Классификация

Существует три вида таких устройств, используемых в бытовой сфере. Речь идет про высокочастотные, емкостные и оптические выключатели. Первым делом разберемся в устройстве емкостных выключателей.

Принцип действия такого девайса основан на распознавании близко находящегося объекта, если говорить проще, но на такой выключатель совершенно не нужно нажимать. Такой вид выключателей больше всего подойдет для кухонного освещения.

Бывают ситуации, когда необходимо добавить или приглушить свет, а руки в процессе готовки пришлось испачкать или намочить. Однако, данный выключатель очень поможет в таких моментах, так как его не придется вытирать или чистить от жира и пятен.

Оптический выключатель – это то же самое, что датчик движения. Он ловит инфракрасные излучения издаваемые теплом тела. Главной особенностью такого выключателя является возможность изменения задержки между включение и отключением, так как инфракрасное излучение тела может попадать в слепые зоны оптической линзы, которая это регистрирует.

Еще один вид таких выключателей специализируется на распознавании акустического сигнала, то есть датчик будет распознавать определенные звуковые сигналы. Это может быть, как определенный звук, к примеру, пара хлопков, так и голосовая команда.

Высокочастотные устройства очень похожи на оптические, однако существует одно значительное отличие, речь идет о принципе действия датчиков. Они реагируют на изменение освещения области, то есть, когда наступают сумерки, специальные фотодиоды регистрируют изменение освещения и контроллер включает освещение, обратный процесс происходит, когда естественное освещение преобладает над искусственным. Такой тип больше всего подходит для включения и выключения наружного освещения.

Такие устройства без труда можно подключать к светодиодному освещению, они именуются диммерами. Сенсорные выключатели для светодиодной ленты зачастую используются для создания интеллектуальной системы умный дом. Благодаря таким устройствам появляется возможность удаленно манипулировать яркостью и самими источниками света.

Сенсорный выключатель света 220 В, является определенным устройством, так как не все выключатели попадают под такую характеристику. Поэтому, перед самой покупкой следует подробно изучить характеристики устройства. В случае неправильного выбора предусмотренного вольтажа, придется докупать стабилизатор напряжения.

В сети имеется множество подробных инструкций о том, как подключить выключатель. Однако существует стандартная процедура для таких работ.

Читать еще:  Концевой выключатель капота exist

Рекомендовано не пренебрегать техникой безопасности и работать в резиновых перчатках, а также изолировать контакты при необходимости

Для начала необходимо отключить электричество, далее снять механический выключатель. Следующим делом необходимо снять верхушку нового устройства и подсоединить к клеммам.

Устанавливаем новый выключатель и фиксируем ее, а в конце ставим обратно переднюю панель выключателя. Именно так происходит процесс монтажа сенсорного выключателя своими руками.

Существующие устройства на рынке

Многие сталкиваются перед проблемой, а именно какой сенсорный выключатель выбрать. Перед всем необходимо прикинуть, какое количество осветительных приборов будет подключено на один выключатель. Также, необходим ли таймер и диммер, помимо этого отдать предпочтение в принципе работы, с пульта или касанием.

Промышленное изготовление печатных плат электроники

Технологии изготовления печатных плат электроники предусматривают условия производства с чистой средой. Атмосфера и объекты производственных помещений контролируются автоматикой на присутствие загрязнений.

Структура гибкой ПП: 1, 8 — полиимидная плёнка; 2, 9 — связывающее 1; 3 -связывающее 2; 4 — шаблон; 5 — базовая полиимидная плёнка; 6 — клейкая плёнка; 7 — шаблон

Многие компании-производители электронных печатных плат практикуют уникальные производства. А в стандартном виде изготовление двухсторонней печатной электронной платы традиционно предусматривает следующие шаги:

Изготовление основания

  1. Берётся стекловолокно и пропускается через технологический модуль.
  2. Пропитывается эпоксидной смолой (погружением, распылением).
  3. Стекловолокно прокатывают на станке до желаемой толщины подложки
  4. Сушка подложки в печи и раз на крупные панели.
  5. Панели располагаются стопками, чередуясь с медной фольгой и подложкой, покрытой клеем.

Наконец, стопки помещают под пресс, где при температуре170°C и давлении 700 кг/мм 2 , прессуют 1-2 часа. Эпоксидная смола твердеет, медная фольга связывается под прессом с материалом подложки.

Сверление и лужение отверстий

  1. Берутся несколько панелей подложки, укладываются одна на другую, жёстко закрепляются.
  2. Сложенная стопка помещается в станок с ЧПУ, где высверливаются отверстия по схемному рисунку.
  3. Сделанные отверстия очищаются от излишков материала.
  4. Внутренние поверхности токопроводящих отверстий покрываются медью.
  5. Непроводящие отверстия остаются без покрытия.

Производство рисунка схемы печатной электронной платы

Образец схемы печатной платы создаётся посредством аддитивного либо субтрактивного принципа. В случае аддитивного варианта, подложка покрывается медью по желаемой схеме. При этом необработанной остаётся часть вне схемы.

Технология получения отпечатка схемного рисунка: 1 — фоторезистивная панель; 2 — маска электронной печатной платы; 3 — чувствительная сторона платы

Субтрактивным процессом, прежде всего, покрывается общая поверхность подложки. Затем отдельные участки, не входящие в рисунок схемы, вытравливаются либо вырезаются.

Как проходит аддитивный процесс?

Фольгированная поверхность подложки предварительно обезжиривается. Панели проходят вакуумную камеру. За счёт вакуума слой положительного фоторезистивного материала плотно обжимается по всей фольгированной площади.

Положительным материалом для фоторезиста выступает полимер, обладающий способностью растворимости под излучением ультрафиолета. Условия вакуума исключают возможный остаток воздуха между фольгой и фоторезистом.

Шаблон схемы укладывается поверх фоторезиста, после чего панели подвергаются интенсивному воздействию ультрафиолета. Поскольку маска оставляет прозрачными области схемы, фоторезист в этих точках попадает под УФ излучение и растворяется.

Затем маска снимается, а панели опыляются щелочным раствором. Этот, своего рода проявитель, помогает растворить облучённый фоторезист по границам областей рисунка схемы. Так, медная фольга остаётся открытой на поверхности подложки.

Далее панели гальванируются медью. Медная фольга выступает катодом в процессе гальванизации. Открытые участки гальванируются до толщины 0,02-0,05 мм. Области, остающиеся под фоторезистом, не гальванируются.

Медные разводы покрывают дополнительно оловянно-свинцовым составом или иным защитным покрытием. Этими действиями предотвращается окисление меди и создаётся резист на следующую стадию производства.

Ненужный фоторезист удаляется с подложки с помощью кислотного растворителя. Медная фольга между рисунком схемы и покрытием обнажается. Так как медь схемы печатной платы защищена оловянно-свинцовым составом, здесь проводник не подвержен воздействию кислоты.

Техника промышленного изготовления электронных плат

Сообщить об опечатке

Я про такие штуковины слыхал, но вот лично ни разу не юзал. На этом ремонт закончен.

К недостаткам можно отнести тот факт, что пользователям нужно использовать определенную посуду, которая изготовлена на основе ферромагнитных материалов. Корпус выполнен в черном цвете.

Тепловая пушка хороша тем, что быстро распределяет тепло. Если на поверхности присутствуют жировые загрязнения, то система может просто не распознавать касания человека.

В ней предусмотрено четыре конфорки, предусмотрено сенсорное управление. Важно помнить, что индукционные плиты способны создавать достаточно высокое излучение электромагнитного типа и могут оказывать негативное воздействие на бытовые приборы, установленные на незначительном расстоянии.

С помощью мультиметра нужно проверить блок предохранителей, кабель и сами контакты.

Каков итог исследования?

Достать-то его не проблема, но вот где взять прошивку?
А что внутри Разборка и обзор индукционной плиты HILTON EKI 3890 на 2000 Ватт. ZikValera

Ремонт плат в Москве

Среди наших услуг

Ремонт плат для промышленного оборудования

Ремонт платы управления кондиционера

Ремонт материнских плат

Ремонт плат стиральных машин

Ремонт плат управления газовым котлом

Ремонт платы управления

Ремонт системных плат

Ремонт электронного блока управления

Цены на ремонт плат

Цены по услугам

УслугаСтоимостьГарантия
Замена блока управленияот 850 руб90 днейЗаказать
Восстановление цепи питания на платеот 500 руб90 днейЗаказать
Замена компонентовот 150 руб90 днейЗаказать
Работа с драйверами и с ПОот 1000 руб90 днейЗаказать
Замена транзисторовот 250 руб90 днейЗаказать
Замена резисторовот 250 руб90 днейЗаказать
Замена конденсаторовот 350 руб90 днейЗаказать
Ремонт силовых цепей питанияот 500 руб90 днейЗаказать
Замена COM портаот 650 руб90 днейЗаказать
Восстановление разъемов на платеот 850 руб90 днейЗаказать
Восстановление дорожки на платеот 650 руб90 днейЗаказать
Замена диодов на платеот 250 руб90 днейЗаказать
Замена предохранителейот 350 руб90 днейЗаказать
Восстановление платы после попадания жидкостиот 500 руб90 днейЗаказать
Восстановление печатного монтажаот 500 руб90 днейЗаказать
Перепрошивка процессораот 850 руб90 днейЗаказать
Герметизация платы водозащитным лакомот 850 руб90 днейЗаказать
Прошивка контроллераот 500 руб90 днейЗаказать
Замена трансформатора на платеот 350 руб90 днейЗаказать
Восстановление схемы стабилизации напряжения питанияот 850 руб90 днейЗаказать

Цены по неисправностям

УслугаСтоимостьГарантия
После скачка напряжения, плата перестала включатьсяот 850 руб90 днейЗаказать
Не включаетсяот 500 руб90 днейЗаказать
Короткое замыкание на платеот 500 руб90 днейЗаказать
Не работает. Подозрение на процессорот 1000 руб90 днейЗаказать
На плату приходит питание, но на выходе его нетот 850 руб90 днейЗаказать
Взорваны элементы на платеот 350 руб90 днейЗаказать
Плата не запускаетсяот 850 руб90 днейЗаказать
Основная плата не соединяется с другими платами на аппаратеот 1100 руб90 днейЗаказать
При включении сильно нагреваются компоненты на платеот 750 руб90 днейЗаказать
Очистка платы от следов коррозииот 850 руб90 днейЗаказать
Основная плата не выдает 24vот 850 руб90 днейЗаказать
Не работает информационный дисплей на плате управленияот 1000 руб90 днейЗаказать
Питание на плату приходит, но не включаетсяот 500 руб90 днейЗаказать
Замена сгоревших элементов на платеот 150 руб90 днейЗаказать
Трещина на платеот 850 руб90 днейЗаказать
При включении выключает автоматот 1000 руб90 днейЗаказать
Перезагружается контроллерот 500 руб90 днейЗаказать
Не срабатывает силовое релеот 500 руб90 днейЗаказать
Не горят индикаторы на платеот 350 руб90 днейЗаказать

Цены в таблице указаны для часто возникающих поломок. В случае отсутствие Вашей неисправности в таблице, Вы можете обратиться за консультацией к администратору по телефону 8 (495) 120-4138 , либо остав заявку вверху этой страницы

Любое современное электронное устройство имеет в своей основе микросхему. Иногда все устройство может выйти из строя по причине выгорания одного небольшого элемента на плате и в большинстве сервисных центров Вам скорее всего предложат заменить микросхему целиком. Но что делать если такой микросхемы нет в наличии или у вас узкоспециализированное оборудование на которое найти микросхему отдельно проблематично само по себе? Да и всегда ли целесообразно переплачивать за покупку новой платы, если можно провести компонентный ремонт?

Ремонт платы (компонентная пайка платы) зачастую позволяет произвести ремонт оборудования, для которого сложно найти оригинальные модули. Данный вид ремонта в итоге является более экономичным и не менее (а иногда и более) качественным, чем простая замена платы полностью.

Высококвалифицированные специалисты сервисного центра FixIt выявят причину неисправности платы любого типа и произведут ремонт платы в кратчайшие сроки. Мы предоставляем гарантии на выполненные ремонтные работы, так как уверены в качестве предоставляемых услуг.

Что же может являться причиной поломки платы? Часто причиной выхода из строя того или иного электронного устройства является возникающие проблемы с платами устройства из-за механических повреждений, попадания влаги, загрязнения, а иногда и заводского брака. Тип возникнувшей проблемы с точностью возможно определить только после полной диагностики устройства или отдельной платы. Зачастую при ремонте платы нужна не только замена элементов, но и устранение проблемы, которая и привела к поломке платы в целом.

Читать еще:  Что такое тройной выключатель

Многослойные платы

Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Не все дорожки влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и имеет очень много SMD компонентов, то и в плате будет больше слоев. Это как многослойный торт из коржей. Печатные дорожки, связывающие SMD компоненты, находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат – это платы мобильных телефонов, платы компьютеров или ноутбуков (материнская плата, видеокарта, оперативная память и тд).

На фото ниже синяя плата – Iphone 3g, зеленая плата – материнская плата компьютера.

Все ремонтники радиоаппаратуры знают, что если перегреть многослойную плату, то она вздувается пузырем. При этом межслойные связи рвутся и плата приходит в негодность. Поэтому, главным козырем при замене SMD компонентов является правильно подобранная температура.

На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится, в прямом смысле, в копейки.

Выбор реле для умного дома Xiaomi

Пару лет назад в системе Xiaomi Smart Home было все просто, есть Aqara Relay и при необходимости используем его. Сейчас список реле расширился, а их функциональные возможности заметно отличаются, и для каждой задачи подойдет конкретная модель. Давайте сделаем сравнение, а потом я проведу небольшой эксперимент – проверим как будут работать одновременно 20 модулей, размещенных в одном месте.

Какие модели существуют в 2021 году

На данный момент у Xiaomi я нашел 7 различных моделей и все они имеют различия. Сначала приведу небольшое описание каждого из них, а затем сравним их основные функции в единой таблице.

Aqara Relay LLKZMK11LM

Данный модуль вышел самым первым еще в 2019 году. Для подключения к системе умного дома использует протокол ZigBee, а значит дополнительно необходим шлюз. Имеет 2 независимых канала, которые при небольшой доработке можно сделать полностью сухими. В целом очень неплохое реле, которое подойдет как для управления устройствами освещения, так и управления электроклапанами системы защиты от протечки, или сервоприводами теплого пола.

Но есть и недостатки, куда же без них. Во-первых, корпус очень большой. Он просто не влезает в круглый подрозетник. Можно конечно напильником подпилить углы, но это мог бы сделать и производитель.

Второй момент – ограниченная работа с голосовым помощником Алисой. Она как бы поддерживается, но только в приложении Aqara Home и только в российском регионе, при подключении реле в Mi Home умный дом Яндекса его не увидит.

В целом это хорошее и качественное реле, которое смело могу рекомендовать к покупке. Подробнее можно прочитать в обзоре.

Посмотреть цены можно на Aliexpress и FoxPox.

Yeelight Smart Dual Control Module YLAI00

Данное реле использует для подключения протокол Wi-Fi, а значит дополнительно покупать шлюз не требуется. Как и все устройства Yeelight, оно ориентированно на управление освещением. Имеет 2 канала, управлять которыми можно как при помощи обычных, так и Flex выключателей. Дополнительно поддерживается Bluetooth пульт от ламп Yeelight. С Алисой работает без проблем, но вот интеграции в умный дом Apple HomeKit нет.

Но качественным я его бы не назвал, если почитать комментарии к обзору, всплывает очень много косяков при работе с выключателями.

Aqara T1 DLKZMK11LM и DLKZMK12LM

Довольно свежая модель, которую выпустили в конце 2020 года. Реле выпускается в двух вариантах, с нулевой линией и без неё. И в этом самый главный его плюс, если в вашем подрозетнике к выключателю не подведена нулевая линия, то это единственный подходящий вариант. К сожалению реле одноканальное, а значит управлять двухкнопочным выключателем уже не получится. Ну и главный минус: нет нормальной поддержки приложения Mi Home. Вернее его подключить можно, но управление недоступно.

Следующие модели менее популярны, но они так-же подключаются в приложении Mi Home и довольно недорого стоят, а значит о них надо упомянуть.

Mijia Smart switch module PTX_SD1/2

В отличие от всех предыдущих реле, данная модель подключается по Bluetooth mesh протоколу, у которого есть и свои плюсы (о которых я упоминал в обзоре блютуз датчика протечки). Чем-то другим похвастаться не может, доступно только удаленное управление. Качество пластика и печатной платы оставляет желать лучшего. И не забываем, что для подключения потребуется шлюз Bluetooth с поддержкой Mesh.

Прицениться можно на Aliexpress.

Julun Wi-Fi Switch JL-SS-03

Самое дешевое реле на 1 канал (стоит всего 600 рублей). Управляется по Wi-Fi, а значит дополнительно покупать ничего не требуется. Вполне подойдет для управления чем то незначительным, например вентилятором вытяжки.

Xiaomi Mijia Bluetooth Mesh on-off Device

Все аналогично предыдущему устройству, только работает по Bluetooth Mesh и стоит дороже. Но есть и плюсы, если верить комментариям на Aliexpress, может восстанавливать состояние, после отключения электричества.

А теперь попробую свести все различия в отдельную таблицу:

Работа 20 реле одновременно

Иногда помогаю составлять проекты умных домов, и заказчик меня спрашивает: А нормально ли будет работать, если много реле поместить в один распределительный щиток? Хороший вопрос, чутье подсказывает, что проблем быть не должно, но проверить будет не лишним. Тестировать решил с Aqara Wireless Relay (LLKZMK11LM), во-первых, оно более универсальное, а во-вторых – ZigBee протокол лучше подходит для такой задачи.

У нас было 20 реле Aqara, 40 ламп накаливания, 10 метров медного кабеля, бесконечное множество патронов, а также соединители WAGO всех видов и расцветок. Не то чтобы это всё было нужно для тестирования, но раз начал проверять работу, становится трудно остановиться. Единственное, что вызывало у меня опасение — это управление через Алису. В мире нет никого более беспомощного, безответственного и тормозного, чем Яндекс станция. Я знал, что рано или поздно мы перейдем и на эту дрянь.

Несколько часов потраченного времени и стенд готов:

Реле подключены последовательно. На каждый канал идет отдельный патрон с лампочкой:

Теперь надо подключить их к системе умного дома, для этого буду использовать приложение Aqara Home. Дело в том, что управление Яндекс Алисой доступно только в нем (и только в российском регионе). Хорошо, что китайский шлюз M1S без проблем подключается и в российский регион.

Добавил хаб и подключил к нему все 20 релейных модуля, протестировал, единичное управление каждым каналом – работает корректно.

Создал сценарии для управления отдельными группами и каждым каналом по очереди, за время тестирования проблем не возникло. Но управление происходит через интернет, поэтому имеются небольшие задержки (менее секунды).

Теперь проверим массовое управление голосовыми командами, при помощи Яндекс Алисы. Все модули прокинулись в систему через сопряжение с приложением Aqara, тут также все работает. Но вот задержка уже не радует, около 2-3 секунд, несмотря на подключение в российском регионе. И пока только в этой системе поймал случай, когда одно реле совсем не выполнило команду.

Ну и напоследок проверим Apple HomeKit. И тут кроме похвалы и сказать особо нечего, разве только пару раз тупила сама Siri на планшете. Благодаря тому, что управление происходит напрямую, практически отсутствует задержка. Да и при отсутствии интернета, управление с планшета сохранится (при условии, что он вместе с хабом находится в одной Wi-Fi сети).

Для наглядности небольшая видео демонстрация, снял одним кадром со всеми возникшими косяками:

Подводя итоги, размещение большого количества реле в одном месте и подключение их к одному шлюзу не вызывают проблем в их работоспособности. Конечно косяки не исключены, но это больше разовые сбои, без которых не обойтись в любой системе.

Что нового можно ожидать

Посмотрев на это со стороны понятно, что это жуткий колхоз. Но с другой стороны это коробочное решение, позволяющие без всякого геморроя интегрировать реле в умные дома Яндекса и Apple. Да и сами производители не стоят на месте, в приложении от Акара недавно появилось реле на 4 канала, а в Mi Home на 16.

А на этом все, если появились вопросы или замечания, просьба написать в комментариях.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
