В одноместное размещение домашнее жилище обычно предоставляют несколько мест переключения. Свет можно включать и выключать с верхнего, нижнего или промежуточного этажа лестницы. Они остаются включенными, пока не будут отключены вручную.

В многоквартирное жилье, недостатком является то, что стоимость общего освещения обычно оплачивается домовладелец. Отдельные арендаторы включают свет, но у них нет причин выключать его. Особенно в дни лампы накаливания это может быть ощутимой стоимостью. По этой причине в общих жилищах предпочитают таймеры для лестниц. [1] Свет включается нажать кнопку переключиться на любой этаж. Они остаются включенными автоматически в течение достаточного времени, чтобы подняться по лестнице, а затем выключаются.

Чтобы обеспечить более длительное время освещения, при необходимости, кнопку можно нажимать повторно. По этой причине любой таймер должен быть перезапускаемый моностабильный, т.е. задержка выключения длится с момента последний нажмите кнопку. Также может быть переключатель, иногда ключ зажигания, который может включать свет на неопределенное время для таких задач, как уборка.

Вариант 1 – Проходные выключатели

Мы уже рассматривали с Вами схему подключения проходного выключателя. Сложного ничего нет, зато с помощью таких устройств можно управлять светом из 2х, 3х, а то и 4х точек. Такую идею часто используют и в частных домах. Если протяженность ступенек небольшая – один выключатель крепиться на первом этаже, второй – соответственно на втором. Схема освещения лестницы будет выглядеть следующим образом:

Если Вам нужно управлять лампочкой с трех мест – можно установить вспомогательный выключатель – перекрестный. В этом случае схема освещения лестничной площадки в частном доме будет выглядеть так:

Как Вы видите, разводка проводов не сложная. Ноль ведется напрямую к светильнику, фаза – на разрыв.

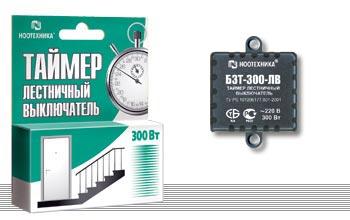

Таймер — лестничный выключатель БЗТ-300-ЛВ

Таймер — лестничный выключатель предназначен для автоматического отключения света через 5 минут после его включения.

Таймер рассчитан на совместную эксплуатацию с лампами накаливания и галогенными лампами на 220 и 12 В (последние питаются через обычный, не электронный, трансформатор). С электронными трансформаторами таймер не работает.

Виды нагрузок:

	обычная лампа накаливания или галогенная лампа на 220 В
	галогенная лампа, подключаемая через ферромагнитный трансформатор

Принцип работы

Таймер — лестничный выключатель работает совместно с кнопочными выключателями.

• Для включения света нажмите на кнопку выключателя.
• Выключение света происходит автоматически через 5 минут после включения.

Технические характеристики:

* По желанию заказчика при изготовлении время может быть изменено.

Схема подключения и монтажа

Внимание! Подключение таймера производить при отключенном напряжении сети. Суммарная мощность нагрузки, подключаемой к таймеру, не должна превышать 300 Вт.

Таймер устанавливают в монтажной коробке (А) совместно с кнопочным выключателем (В).

Светлые провода подключить в разрыв питания ламп.

Темные провода подключить к клеммам кнопочного(-ных) выключателя(-ей).

Особенности таймеров на электромеханическом реле

У данной разновидности есть всего два варианта функционирования — недельная и суточная. Запрограммировать таймер здесь можно при помощи управления градуированным колесиком и несколькими рычагами. Все элементы обычно находятся на лицевой панели прибора. Таймеры освещения этого типа ставятся либо стационарно в рейку или специальную коробку, либо просто включаются в розетку.

Выбирать такой вариант следует тем, кому не столь важны показатели наименьшего диапазона переключения или задания программ с точностью до одной секунды. При всем этом легкость в настройке для многих может стать вполне решающим положительным аргументом при выборе. Однако низкая точность хода и возможные сбои программ из-за отсутствия дополнительного источника питания в перспективе станут главными проблемами такого устройства. Кроме того, зубья шестерен постепенно изнашиваются, что повлияет на исправность колеса регулировок.

Подключение

рис. 1 — Схема подключения, где:

S — Кнопка (выключатель)

Провода из монтажной коробки подключатся к клеммам реле, а гибкие проводники из реле к клеммам кнопки (или выключателя). Общая длина проводников от выключателей до реле не должна превышать 10 м.

Доставка Лестничный таймер-выключатель (реле времени) ВЛ-61 по России осуществляется ТК:

• Деловые Линии;
• ПЭК;
• ЖелДорЭкспедиция;
• КИТ.

Сроки и стоимость доставки

Сроки доставки в Москву – от 2 дней

• Стоимость доставки до терминала транспортной компании — бесплатно
• Возможна адресная доставка по городу Москва (оговаривается и просчитывается индивидуально)

Оплата

• Оплата наличными (физические лица, оплата на карту)
• Оплата через интернет-банкинг (оплата по счёту)
• Оплата заказа безналичным способом, предоплата, частичная оплата, постоплата (юридические лица, обсуждается с менеджером).

Гарантии на Лестничный таймер-выключатель (реле времени) ВЛ-61

• Гарантия качества поставляемой продукции – товар проходит первичную поверку на заводе-изготовители. Имеется сертификат качества, если того требует действующее законодательство.
• Выполнения обязательств по гарантийному случаю – обмен товара/возврат. Гарантийный случай считается, если Заказчик не нарушил порядок ввода в эксплуатации, указанной в инструкции, а также оборудование не должен иметь механических повреждений.

Бесплатную информацию о данном вопросе можете получить по телефону указанному выше.

Система подпитывается бестрансформаторным блоком питания с конденсатором C3, выпрямителем B1, конденсаторами C7 и C8. Стабилизацию напряжения 5 В обеспечивает стабилитрон D4. Таймер лестничного освещения подключен параллельно к контактам кнопки выключателя-автомата. Также параллельно подключен симистор для управления освещением, в свою очередь управляемый оптроном МОС3020.

Поскольку система питается непосредственно от сети, без гальванической развязки, следует соблюдать особую осторожность при любых работах со схемой при настройке и запуске. Потенциал сети может возникнуть на каждом элементе, даже на массе.

Такой способ питания приводит к протеканию тока примерно 5 мА через лампы. Это не проблема при лампах накаливания, но у LED ламп вызывает слабое свечение. Решается это конденсатором 0,2 мкФ параллельно светодиодным лампочкам. Или пусть себе светят , мини-подсветка будет))
